Panoramica del prodotto
La guarnizione tadpole ad alta temperatura BSTFLEX è un profilo a bulbo e coda progettato per involucri termici gravosi. Combina una copertura esterna in tela di silice con un nucleo interno in Inconel per offrire resistenza termica e supporto dimensionale al bulbo comprimibile.

Usi tipici
Raccomandata per porte di forni industriali, forni per trattamento termico, camere di processo termico, pannelli di accesso e altri involucri ad alta temperatura. Disponibile per applicazioni OEM e sostituzione industriale e personalizzabile per adattarsi alla geometria di installazione.

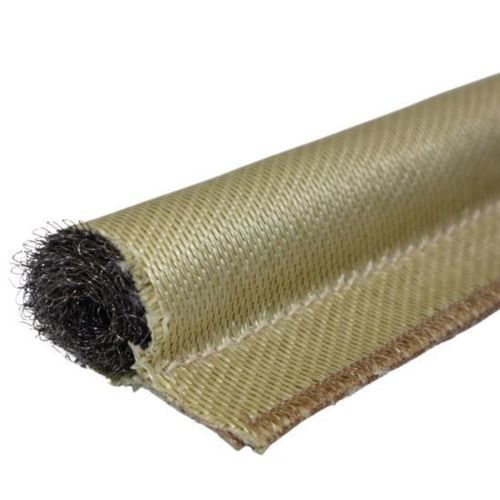

Costruzione della guarnizione tadpole in tela di silice
La guarnizione utilizza un bulbo arrotondato per la tenuta per compressione e una coda estesa per il fissaggio meccanico. Il nucleo in Inconel sostiene il profilo del bulbo mentre la copertura in tela di silice fornisce una barriera tessile resistente alle alte temperature.

Componente / Materiale / Funzione
Copertura esterna — Tela di silice — Protezione tessile ad alta temperatura
Nucleo — Inconel — Rinforzo interno per stabilità del profilo
Bulbo — Nucleo rivestito in tela di silice — Sezione di tenuta comprimibile principale
Coda — Tela di silice — Sezione di montaggio flessibile per fissaggi
Filo di cucitura — Filo ad alta temperatura — Fissa la copertura e l'assemblaggio

Come funziona una guarnizione tadpole?
Il bulbo arrotondato si comprime contro la superficie di accoppiamento per creare una barriera di tenuta continua mentre la coda viene fissata meccanicamente al telaio dell'equipaggiamento. Il design consente di assorbire piccole variazioni dimensionali e i movimenti termici durante i cicli di riscaldamento e raffreddamento.

Sezioni funzionali

• Bulbo: Sezione arrotondata che fornisce la superficie di tenuta primaria.
• Coda: Estensione piatta per il fissaggio meccanico (clip, viti, fermagli).
• Nucleo: Rinforzo interno che sostiene e stabilizza il bulbo.
• Copertura: Strato tessile ad alta temperatura che avvolge il nucleo.

Guarnizione tadpole vs tadpole seal vs tadpole tape
Questi termini descrivono costruzioni simili a bulbo e coda. 'Guarnizione tadpole' è il termine prodotto comune; 'tadpole seal' e 'tadpole tape' sono sinonimi o varianti in base all'applicazione e al metodo di montaggio.

Prestazioni ad alta temperatura
La tela di silice resiste a temperature elevate e al calore radiante; il nucleo in Inconel aiuta a mantenere la geometria della guarnizione e una compressione ripetibile nei cicli termici. La capacità di temperatura effettiva dipende dal grado del tessuto, dal design del nucleo, dalla scelta del filo e dalle condizioni di esposizione.

Vantaggi principali della guarnizione tadpole

• Copertura in tela di silice per esposizioni termiche elevate
• Rinforzo interno in Inconel per stabilità dimensionale
• Profilo del bulbo comprimibile per assorbire variazioni di gioco
• Coda pratica per il montaggio meccanico
• Dimensioni e profili personalizzabili secondo l'apparecchiatura
• Adatta a lunghezze diritte, anelli, telai e assiemi formati

Produzione su misura
La produzione su misura è disponibile per adattarsi allo spazio di installazione, alla corsa di compressione, al metodo di montaggio e alla temperatura di esercizio. I produttori possono realizzare secondo disegni, dimensioni o campioni per OEM, manutenzione e utenti industriali.

Opzioni di personalizzazione
Diametro del bulbo — Su misura
Larghezza della coda — Su misura
Spessore della coda — Su misura
Lunghezza della guarnizione — Su misura, diritta o formata
Materiale del nucleo — Inconel o altre costruzioni specificate
Materiale della copertura — Tela di silice e altre opzioni tessili ad alta temperatura
Profilo — Singolo bulbo, doppio bulbo e altri profili personalizzati
Forma — Dritta, anello, telaio o assieme formato

Dati tecnici

• Tipo di prodotto: Guarnizione tadpole / Tadpole seal
• Marca: BSTFLEX
• Materiale copertura esterna: Tela di silice
• Materiale del nucleo: Inconel
• Costruzione: Profilo bulbo e coda
• Diametro del bulbo: Su misura (secondo applicazione)
• Larghezza della coda: Su misura
• Spessore della coda: Su misura
• Lunghezza / Forma: Su misura (diritta, anello, telaio o formata)
• Installazione: Fissaggio meccanico (clip, viti, fermagli, bulloni)
• Classificazione temperatura: Dipende dal grado dei materiali e dalla costruzione
• Personalizzazione: Disponibile — prodotto secondo disegni, campioni o dimensioni specificate
• Ordine (MOQ): 1
• Modalità di pagamento: EXW, FOB, CIF, DDP, FCA, ecc.
• Porti di spedizione: Shanghai, Ningbo

Applicazioni

• Porte di forni industriali
• Porte di forno
• Aperture di forni
• Attrezzature per trattamento termico
• Forni batch e a nastro
• Forni di asciugatura e verniciatura a polvere
• Camere di processo termico
• Pannelli di accesso per caldaie e ispezione
• Attrezzature per la lavorazione del vetro
• Involucri ad alta temperatura

Guarnizione tadpole per porte di forni e forni industriali
Per porte e pannelli di accesso, selezionare una geometria di bulbo e coda che corrisponda al gioco disponibile e alla compressione richiesta. L'accoppiamento tela di silice / Inconel è indicato quando servono resistenza termica e stabilità meccanica.

Perché scegliere questa costruzione

• Dimensioni personalizzabili di bulbo e coda
• Copertura in tela di silice ad alta temperatura
• Opzioni di nucleo Inconel per rinforzo
• Lunghezze e forme su misura per ricambi OEM
• Produzione secondo disegni o campioni
• Supporto per la selezione dei materiali e della costruzione

Linee guida per l'ordine
Per un preventivo accurato, fornire il profilo della guarnizione, il diametro del bulbo, le dimensioni della coda, la lunghezza richiesta, la temperatura di esercizio prevista e il metodo di installazione. Un disegno o un campione accelera la personalizzazione e garantisce adattamento e prestazioni.
