Fascia di guarnizione in PRFV

in acciaio inossidabilea Pper applicazioni ad alta temperatura

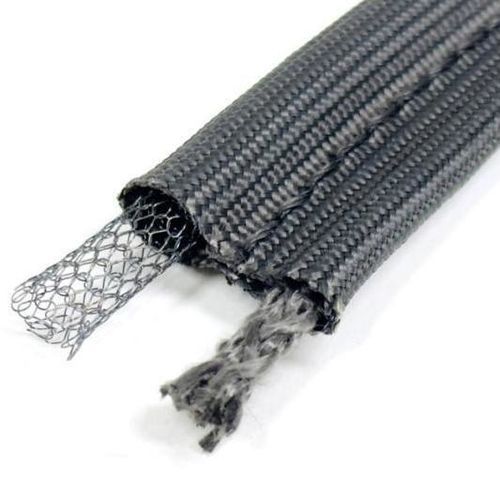

Panoramica La guarnizione “Tadpole” con rivestimento in fibra di vetro e anima cava in acciaio inossidabile è un profilo di tenuta termica altamente comprimibile, progettato per porte di forni industriali, pannelli di accesso a forni, condotti, serrande, involucri termici e altre apparecchiature che richiedono una tenuta flessibile attorno a fessure irregolari o variabili. La guarnizione combina un rivestimento esterno in fibra di vetro intrecciata con un'anima cava in acciaio inossidabile per creare un bulbo leggero e comprimibile che si deforma sotto la pressione di chiusura e ritorna alla forma originale una volta rilasciato il carico. Struttura e caratteristiche principali Il prodotto presenta una configurazione a bulbo e coda, in cui il bulbo metallico cavo garantisce la tenuta a compressione e la coda piatta in fibra di vetro funge da sezione di montaggio e ritenzione. Componenti / Struttura / Funzione Componente | Struttura | Funzione Rivestimento esterno | Tessuto in fibra di vetro intrecciata | Fornisce lo strato tessile termico esterno flessibile Anima interna | Anima cava in acciaio inossidabile | Crea un bulbo resiliente e altamente comprimibile Bulbo | Anima metallica cava avvolta in fibra di vetro | Costituisce l’area primaria di tenuta a compressione Coda | Tessuto in fibra di vetro | Fornisce la sezione di montaggio e ritenzione Come funziona L’anima cava modifica il comportamento meccanico del bulbo a forma di girino, contenendo un’area centrale aperta all’interno di una struttura metallica. Sotto pressione di chiusura, il bulbo collassa verso l’interno con una forza relativamente bassa (maggiore comprimibilità), adattandosi alle variazioni degli spazi di tenuta. Una volta rimosso il carico, l’anima in acciaio inossidabile favorisce il ritorno al profilo originale. Vantaggi tipici

• Elevata comprimibilità
• Forza di chiusura inferiore rispetto a molte costruzioni con anima densa
• Buona adattabilità alle superfici irregolari
• Rinforzo metallico all’interno del bulbo per garantire resilienza
• Buon recupero dopo ripetute compressioni
• Capacità di adattarsi alle variazioni dello spazio di tenuta
• Adatto a porte, coperchi e pannelli rimovibili

Rivestimento esterno in fibra di vetro intrecciata Il tessuto esterno in fibra di vetro racchiude e protegge l’anima metallica cava, formando al contempo la linguetta di montaggio piatta. La fibra di vetro offre flessibilità, stabilità dimensionale e resistenza alle temperature elevate e consente alla guarnizione di seguire gli angoli e i telai delle porte senza la rigidità di una tenuta interamente metallica. Resistenza alle alte temperature Le strutture con rivestimento in fibra di vetro e anima cava in acciaio inossidabile sono comunemente specificate per temperature di esercizio intorno ai 1000°F / 538°C. La temperatura effettiva di utilizzo dipende dal tipo di fibra di vetro, dalla struttura dell’anima in acciaio inossidabile, dal materiale di cucitura, dalle condizioni di compressione e dall’atmosfera circostante. Per le applicazioni ad alta temperatura è necessario verificare i limiti di temperatura continua e di picco, nonché la durata dell’esposizione. Confronto e linee guida per la scelta Le anime cave in acciaio inossidabile offrono una maggiore comprimibilità e, in genere, una forza di chiusura inferiore rispetto alle anime piene in acciaio inossidabile. Le anime cave sono più morbide e comprimibili, garantendo un’ottima adattabilità agli spazi vuoti, mentre le anime piene offrono una struttura più rigida e una compressione controllata. Rispetto alle anime in corda di fibra di vetro, le anime cave in acciaio inossidabile aggiungono resilienza metallica pur mantenendo la flessibilità. Opzioni di personalizzazione Realizzati con diametri del bulbo, altezze del bulbo, larghezze della coda, dimensioni complessive del profilo e lunghezze finali personalizzati. La struttura dell’anima cava e la densità della maglia possono essere variate per regolare la forza di compressione, il comportamento di recupero, la rigidità del bulbo, la durata meccanica e la resistenza ai cicli ripetuti. Sono disponibili opzioni con anima cava a maglia singola e rinforzata per regolare le caratteristiche di compressione e la durata. Applicazioni

• Porte per forni industriali
• Porte di accesso alle fornaci
• Coperture per apparecchiature e pannelli di accesso
• Pannelli di accesso ai condotti e serrande
• Giunti dei pannelli e involucri termici
• Apparecchiature per il trattamento termico, forni di essiccazione, forni a lotti e forni a camera
• Forni per verniciatura a polvere e altre apparecchiature di riscaldamento industriali
• Sistemi termici OEM

Specifiche tecniche tipiche

• Tipo di prodotto: Guarnizione a forma di girino in fibra di vetro con anima cava
• Rivestimento esterno: Tessuto in fibra di vetro intrecciata
• Anima: Anima cava in acciaio inossidabile
• Opzione tipica in acciaio inossidabile: Acciaio inossidabile 304
• Profilo: bulbo comprimibile con coda piatta
• Diametro del bulbo: personalizzato
• Larghezza della coda: personalizzata
• Lunghezza: personalizzata
• Intervallo di temperatura: Dipende dal tipo di fibra di vetro, dalla struttura dell’anima e dalle condizioni di applicazione
• Struttura personalizzata dell’anima: Disponibile
• Produzione OEM: Disponibile in base a disegno o campione
