Fascia di guarnizione statica

PTFEin PRFVa P

Presentazione del prodotto

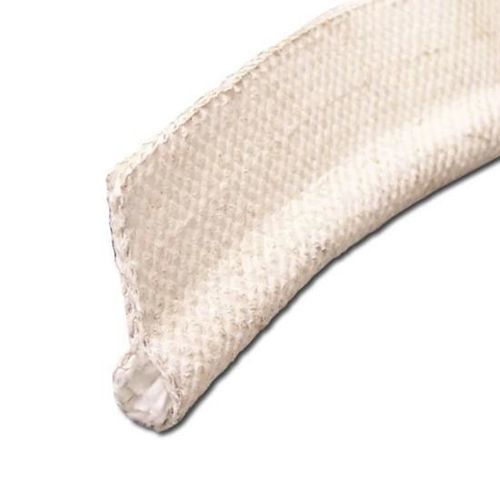

La guarnizione tadpole con rivestimento in fibra di vetro rivestita in PTFE e nucleo in corda di fibra di vetro è un elemento di tenuta a profilo bulbo e coda per porte, coperchi di forni, serrande, condotti, giunti di pannelli e apparecchiature soggette a cicli termici o ambienti chimici. Il bulbo comprimibile crea l'interfaccia di tenuta mentre la coda fornisce l'area di montaggio.

Costruzione
La guarnizione combina una copertura tessuta in fibra di vetro rivestita in PTFE con un nucleo resiliente in corda di fibra di vetro. Il rivestimento PTFE offre una superficie esterna liscia e resistente ai prodotti chimici; il nucleo in corda garantisce comprimibilità, recupero e supporto del profilo.

Componente / Funzione

• Rivestimento in fibra di vetro rivestito in PTFE - Superficie protettiva esterna con ampia resistenza chimica e struttura tessile flessibile.
• Nucleo in corda di fibra di vetro - Nucleo interno resiliente che forma il bulbo di tenuta e consente compressione e recupero controllati.
• Bulbo di tenuta - Elemento comprimibile che entra in contatto con la superficie opposta per creare la tenuta principale.
• Coda di montaggio - Area di fissaggio per elementi di fissaggio meccanici, scanalature di ritenuta o clip.

Perché usare un rivestimento in fibra di vetro rivestito in PTFE?

• Costruzione in fibra di vetro tessuta rivestita in PTFE per resistenza chimica
• Struttura tessile flessibile adatta a superfici irregolari
• Durata sotto cicli termici ripetuti
• Resistente a umidità ed esposizione ambientale
• Superficie di tenuta non metallica dove il metallo è inadatto
• Applicabile a servizi a bassa temperatura e criogenici selezionati se specificato

Nucleo in fibra di vetro per compressione flessibile
Il nucleo in corda di fibra di vetro crea il profilo arrotondato del bulbo che si deforma per colmare gli spazi mantenendo il supporto del profilo. La densità del nucleo viene selezionata per bilanciare comprimibilità e recupero.

Progettato per cicli termici e superfici irregolari
La combinazione di rivestimento PTFE e nucleo in fibra di vetro consente conformità a piccole irregolarità e cicli ripetuti di riscaldamento/raffreddamento. Una corretta compressione è fondamentale per garantire una tenuta continua senza danneggiare permanentemente il nucleo.

Capacità di temperatura
Il range operativo tipico è approssimativamente -100°F a +500°F (-73°C a +260°C). Le temperature ammissibili effettive dipendono dal tipo di rivestimento, dalla densità del nucleo, dalla compressione in installazione e dalle condizioni di servizio.

Resistenza chimica
Il PTFE fornisce una superficie ampiamente resistente ai prodotti chimici, adatta a molti fluidi industriali. Verificare la compatibilità con il mezzo specifico, la concentrazione e la temperatura dell'applicazione.

Applicazioni

• Porte e coperchi di forni industriali
• Tenuta di serrande e attuatori
• Connessioni di condotti termici e di processo
• Giunti di pannelli e involucri di apparecchiature
• Porte di accesso e coperchi rimovibili
• Apparecchiature criogeniche e a bassa temperatura selezionate
• Apparecchiature per processi termici e verniciatura a polvere
• Sistemi di tenuta termica OEM e apparecchiature termiche per automotive

Profili tadpole personalizzati
I profili e le dimensioni possono essere personalizzati in base allo spazio di installazione, alla corsa di compressione e alla geometria dell'apparecchiatura. Opzioni: diametro del bulbo, larghezza della coda, lunghezza complessiva, forma del profilo, densità del nucleo e costruzione del rivestimento PTFE.

Caratteristiche personalizzabili disponibili

• Diametro del bulbo - Personalizzato in base ai requisiti di tenuta e compressione
• Larghezza della coda - Adattabile all'area di montaggio
• Lunghezza della guarnizione - Fornita secondo le dimensioni dell'apparecchiatura
• Geometria del profilo - Forme su misura per requisiti OEM
• Densità del nucleo in fibra di vetro - Selezionata per comprimibilità e resilienza desiderate
• Costruzione del rivestimento PTFE - Scelta in base alle caratteristiche superficiali e all'esposizione chimica

Installazione e compressione
Installare in modo che il bulbo di tenuta sia a contatto continuo con la superficie opposta. Fissare la coda secondo il progetto dell'apparecchiatura (fissaggi, canali, clip). Evitare compressioni eccessive per prevenire l'ammaccamento permanente del nucleo in fibra di vetro.

Caratteristiche / specifiche tecniche

• Tipo di prodotto: Guarnizione tadpole / sigillo tadpole
• Rivestimento esterno: Fibra di vetro tessuta rivestita in PTFE
• Nucleo: Corda di fibra di vetro
• Profilo: Bulbo e coda di montaggio
• Intervallo di temperatura: Circa -100°F a +500°F (-73°C a +260°C), in base a costruzione e servizio
• Resistenza chimica: Ampia resistenza; verificare in base al mezzo
• Servizio a bassa temperatura: Adatto a applicazioni criogeniche selezionate (valutare per uso)
• Diametro del bulbo / Dimensioni della coda / Lunghezza: Personalizzabili
