Fascia di guarnizione metallica

in tessutoin maglia metallicain ceramica

Panoramica del prodotto

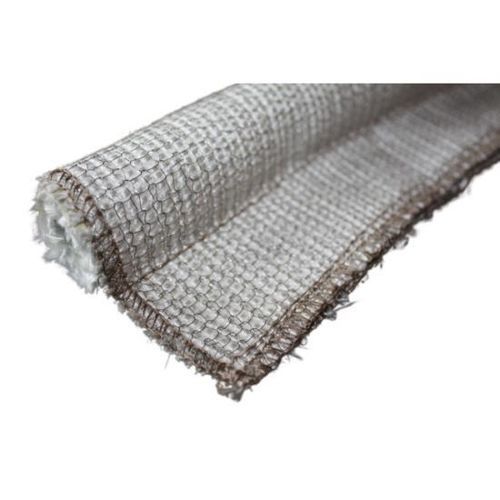

La guarnizione bulbo e coda combina una maglia in filo Inconel, una copertura in tessuto ceramico e un nucleo ceramico per fornire un bulbo di tenuta comprimibile con resistenza termica e protezione meccanica. È progettata per involucri industriali ad alta temperatura quali porte di forni, forni industriali e impianti di trattamento termico, dove sono richieste protezione dall'abrasione e stabilità termica.

Costruzione multistrato

• Maglia esterna: filo Inconel — rinforzo meccanico e protezione dall'usura
• Copertura: tessuto ceramico — barriera tessile resistente alle alte temperature attorno al nucleo
• Nucleo di tenuta: nucleo ceramico — parte comprimibile che forma il bulbo
• Coda di montaggio: costruzione tessile specifica per l'applicazione — area di fissaggio
• Cucitura: filo da cucire ad alta temperatura — mantiene l'insieme durante la movimentazione e il servizio

Funzionamento della tenuta e installazione
Il bulbo viene posizionato lungo il perimetro di tenuta e la coda viene fissata alla porta, al telaio o alla struttura di ritenzione. La chiusura del pannello comprime il bulbo per creare la tenuta; il profilo arrotondato distribuisce la compressione sulla superficie di contatto. Passaggi tipici di installazione:

• Posizionare il bulbo lungo il percorso di tenuta richiesto.
• Allineare la coda di montaggio con la superficie di fissaggio.
• Fissare la coda usando il metodo di ritenuta specificato.
• Chiudere la porta o il pannello per stabilire la compressione del bulbo.
• Verificare che la guarnizione sia correttamente compressa e non meccanicamente vincolata.

Vantaggi prestazionali

• Costruzione rinforzata per ambienti ad alta temperatura gravosi
• La maglia Inconel fornisce protezione meccanica e contro l'abrasione
• Il tessuto ceramico offre una barriera tessile resistente al calore
• Il nucleo ceramico forma un bulbo di tenuta flessibile e comprimibile
• Adatto a cicli termici ripetuti se specificato correttamente
• Adattabile a percorsi di tenuta curvi o specifici
• Utile quando sono richieste resistenza termica e protezione superficiale
• Dimensioni bulbo/coda personalizzabili per applicazioni OEM e ricambi

Applicazioni

• Porte di forni industriali
• Involucri di forni per trattamento termico
• Porte e pannelli di accesso di forni industriali
• Porte di forno e aperture d'ispezione
• Attrezzature per processi termici
• Apparecchiature rivestite in refrattario
• Camere ad alta temperatura e involucri di combustione
• Forni di essiccazione e polimerizzazione
• Attrezzature per la produzione del vetro
• Impianti per l'industria della carta e della polpa
• Sistemi di tenuta termica OEM su misura

Opzioni di personalizzazione
Diametro del bulbo, larghezza della coda, lunghezza complessiva, specifiche della maglia Inconel, selezione del tessuto ceramico, costruzione del nucleo, geometria del profilo e metodo di fissaggio possono essere adattati alla sede di tenuta, alla compressione richiesta, all'esposizione meccanica e al metodo di installazione.

Dati tecnici (sintesi)

• Tipo di prodotto: guarnizione bulbo e coda con maglia Inconel e nucleo ceramico
• Design: profilo bulbo e coda
• Rinforzo esterno: maglia in filo Inconel
• Copertura: tessuto ceramico
• Nucleo: nucleo ceramico
• Capacità termica: dipende dalle specifiche dei materiali e dalle condizioni operative
• Profilo: configurazioni bulbo/coda personalizzate
• Produzione: realizzazione su misura secondo i requisiti dell'applicazione
• Uso tipico: tenuta ad alta temperatura per porte, pannelli e aperture di accesso

Ordini e logistica
Quantità minima d'ordine: 1
Termini di pagamento: EXW, FOB, CIF, DDP, FCA (esempi)
Porti di spedizione: Shanghai, Ningbo
