Guarnizione a labbro

galvanizzatain PRFValluminizzata

Panoramica
La guarnizione tadpole in fibra di vetro aluminizzata offre una tenuta termica flessibile a bulbo e coda per porte di forni, apparecchi di riscaldamento, involucri termici, pannelli di accesso e attrezzature industriali esposte a elevate temperature e radiazione termica.

Costruzione

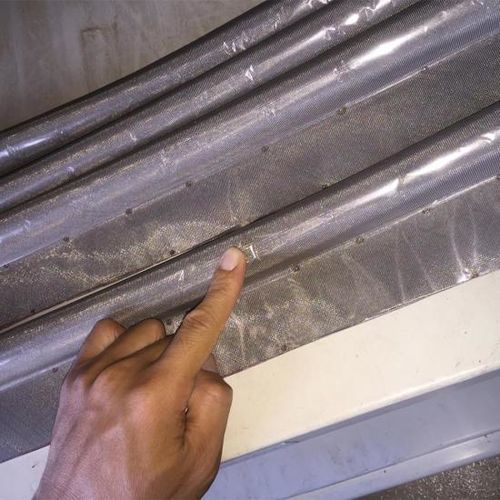

La guarnizione è costituita da una copertura esterna tessuta in fibra di vetro aluminizzata e da un nucleo interno flessibile. Lo strato esterno aluminizzato riflettente devia il calore radiante, mentre il nucleo fornisce forma, resilienza e comprimibilità per il profilo tadpole.

Componenti della guarnizione

• Copertura in fibra di vetro aluminizzata: strato esterno di protezione termica che riflette il calore radiante.
• Nucleo interno: fornisce corpo, resilienza e comprimibilità del profilo tadpole.
• Bulbo di tenuta: si comprime contro la superficie di contatto per creare la tenuta termica primaria.
• Coda di fissaggio: sezione dedicata per il fissaggio su porte, telai o pannelli.

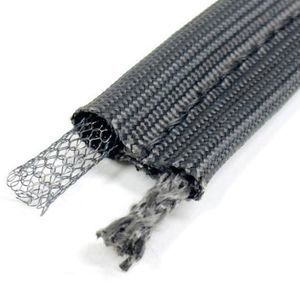

Opzioni di costruzione del nucleo

• Nucleo in filo zincato: rinforzo interno che fornisce stabilità strutturale e supporto del profilo.
• Nucleo cavo: nucleo leggero e molto flessibile per una facile compressione e conformità alla superficie.

Tenuta per compressione con profilo tadpole

• Montaggio: installare la coda lungo il perimetro della porta, del telaio, del pannello o dell'apparecchiatura.
• Posizionamento: allineare il bulbo con la superficie di contatto.
• Compressione: la chiusura della porta o del pannello comprime il bulbo per creare la tenuta.
• Conformabilità: il profilo flessibile segue le piccole variazioni della superficie di contatto.
• Separazione termica: la guarnizione compressa forma una barriera termica attorno all'apertura o alla giunzione.

Prestazioni termiche
Le costruzioni tipiche in fibra di vetro aluminizzata sono specificate per servizio fino a circa 500°F / 260°C a seconda del tessuto, del rivestimento aluminizzato, del materiale del nucleo, della geometria della guarnizione e delle condizioni operative. La classificazione finale deve essere confermata per ogni applicazione.

Shock termico e cicli di riscaldamento ripetuti
La copertura flessibile in fibra di vetro e la corretta selezione del nucleo gestiscono meglio i cicli termici ripetuti rispetto a molti sigilli rigidi; il tipo di nucleo influisce sul recupero dalla compressione e sul comportamento a lungo termine.

Applicazioni

• Porte di forni industriali
• Guarnizioni per porte di forni e cucine commerciali
• Porte di apparecchi di riscaldamento e pannelli di accesso
• Involucri termici e pannelli di accesso per camere termiche
• Attrezzature per lavorazione e fusione dei metalli
• Assiemi di barriere termiche e apparecchiature termiche OEM
• Guarnizioni termiche di ricambio

Produzione su misura
Diametri del bulbo, dimensioni della coda, lunghezze totali, costruzioni del nucleo e geometrie del profilo personalizzate possono essere realizzate per adattarsi alle apparecchiature OEM o ai requisiti di sostituzione. Disegni, campioni e specifiche applicative sono utilizzati per lo sviluppo.

Considerazioni per l'installazione
Una corretta installazione influisce sulle prestazioni di tenuta. Fissare la coda per evitare movimenti e torsioni eccessive. Assicurare l'allineamento del bulbo con la superficie di contatto ed evitare una compressione eccessiva; prevedere lo spazio necessario per consentire la deformazione mantenendo il contatto continuo.

Come specificare

• Diametro del bulbo richiesto
• Larghezza e spessore della coda
• Lunghezza totale della guarnizione
• Dimensioni di porta o pannello
• Gap di compressione disponibile
• Temperatura di esercizio
• Esposizione al calore radiante
• Frequenza dei cicli termici
• Costruzione del nucleo richiesta
• Metodo di fissaggio
• Sostanze chimiche o fluidi di processo a contatto
• Campione o disegno della guarnizione esistente

Punti frequenti sul prodotto

• Una guarnizione tadpole in fibra di vetro aluminizzata è un sigillo termico a bulbo e coda con copertura tessuta aluminizzata e nucleo interno per sigillatura comprimibile.
• Il rivestimento aluminizzato riflette il calore radiante e protegge la superficie esposta nelle vicinanze di componenti caldi.
• La temperatura di riferimento per il servizio è tipicamente fino a circa 500°F / 260°C ma dipende dalla costruzione e dalle condizioni d'uso.
• Il nucleo in filo zincato offre rinforzo e supporto del profilo; il nucleo cavo fornisce comportamento leggero e altamente comprimibile.

Dati tecnici / specifiche

• Tipo di prodotto: Guarnizione tadpole / sigillo tadpole
• Copertura esterna: Tessuto in fibra di vetro aluminizzata
• Opzioni nucleo: Nucleo in filo zincato o nucleo cavo
• Profilo: Bulbo e coda di montaggio
• Superficie riflettente: Rivestimento aluminizzato
• Riferimento temperatura: Fino a circa 500°F / 260°C a seconda dei materiali e delle condizioni
• Resistenza allo shock termico: Adatto ai cicli termici se specificato correttamente
• Diametro del bulbo: Personalizzabile
• Dimensioni della coda: Personalizzabili
• Lunghezza totale: Personalizzabile
• Configurazione del profilo: Profili personalizzati disponibili
