Guarnizione metallica

in acciaio inossidabilea Pdi vetro

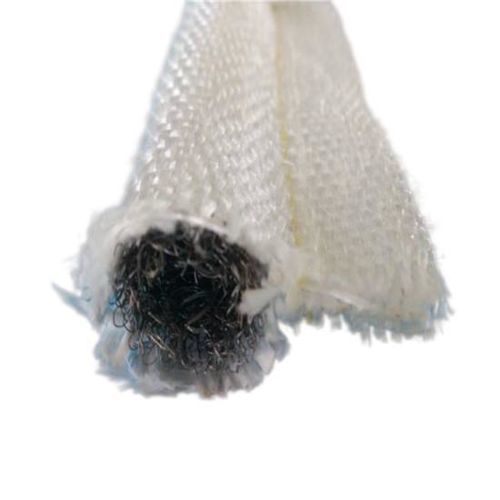

Panoramica del prodotto La guarnizione “Tadpole” con rivestimento in fibra di vetro e anima in acciaio inossidabile è un profilo di tenuta flessibile per alte temperature, progettato per porte di forni industriali, pannelli di accesso a forni, involucri termici, apparecchiature di lavorazione e sistemi di tenuta OEM. Combina un rivestimento esterno in fibra di vetro intrecciata con un'anima interna in acciaio inossidabile per garantire isolamento termico, resistenza all’abrasione e supporto meccanico a un profilo di tenuta a bulbo e coda. Il bulbo si comprime contro la superficie di accoppiamento per adattarsi alle irregolarità, mentre la coda piatta fornisce una sezione di montaggio per clip, viti, rivetti, barre di serraggio o sistemi di fissaggio specifici per l’apparecchiatura. Struttura con rivestimento in fibra di vetro e anima in acciaio inossidabile Le prestazioni di questa guarnizione a forma di girino derivano dall’interazione tra il rivestimento tessile, l’anima metallica e la geometria a bulbo e coda. Componente | Materiale | Funzione principale Rivestimento esterno | Tessuto in fibra di vetro | Protezione termica, flessibilità e superficie tessile resistente all’abrasione Anima interna | Anima in acciaio inossidabile | Sostiene il bulbo e migliora la resilienza durante le compressioni ripetute Bulbo | Anima in acciaio inossidabile avvolta in fibra di vetro | Crea l’area di tenuta primaria per compressione Coda | Tessuto in fibra di vetro | Costituisce la sezione di montaggio e fissaggio Come funziona la guarnizione a forma di girino Una guarnizione a forma di girino utilizza un bulbo comprimibile per creare la tenuta e una coda piatta per fissare la guarnizione all’apparecchiatura. Quando la porta o il pannello si chiudono, la superficie di accoppiamento comprime il bulbo. L’anima in acciaio inossidabile si deforma entro il proprio intervallo di compressione previsto, aiutando al contempo il bulbo a mantenere l’integrità strutturale. Il rivestimento in fibra di vetro segue il movimento dell’anima e crea una superficie di contatto tessile flessibile. Al rilascio, l’anima in acciaio inossidabile aiuta il bulbo a tornare alla sua forma originale, rendendo la struttura adatta ad attrezzature soggette ad aperture e chiusure ripetute. Perché utilizzare un'anima in acciaio inossidabile Rispetto a un'anima morbida costituita esclusivamente da fibra, un'anima in acciaio inossidabile offre un maggiore rinforzo meccanico e una maggiore stabilità del profilo. I vantaggi tipici includono:

• Migliore mantenimento della forma del bulbo
• Buon recupero dopo la compressione
• Rinforzo meccanico del profilo di tenuta
• Resistenza a cicli ripetuti di apertura e chiusura
• Posizionamento stabile nei sistemi di tenuta per porte industriali
• Compatibilità con diverse configurazioni di rivestimento in fibra di vetro

Perché utilizzare un rivestimento in fibra di vetro Il tessuto in fibra di vetro intrecciata combina flessibilità, stabilità dimensionale e resistenza alle temperature elevate. Il rivestimento tessile consente alla guarnizione di adattarsi alla geometria e di conformarsi a piccole irregolarità, proteggendo al contempo l’anima metallica dal contatto diretto. Le strutture in fibra di vetro possono essere trattate o rivestite per ottenere proprietà superficiali specializzate, quando richiesto. Prestazioni alle alte temperature Le guarnizioni a forma di girino con rivestimento in fibra di vetro e anima in acciaio inossidabile sono comunemente scelte per la tenuta a temperature da moderate ad elevate. Nel settore sono documentate strutture simili per temperature di esercizio intorno ai 1000°F / 538°C, ma la temperatura di esercizio ammissibile dipende dal tipo di fibra di vetro, dalla struttura dell’anima, dal materiale di cucitura, dalle condizioni di compressione e dall’ambiente circostante. L’impiego continuo ad alte temperature deve essere verificato in base alla scelta precisa dei materiali e alle condizioni di esposizione. Vantaggi chiave del prodotto

• Struttura flessibile di tenuta a bulbo e coda
• Rivestimento esterno in fibra di vetro intrecciata
• Anima interna rinforzata in acciaio inossidabile
• Buona resilienza sotto compressione ripetuta
• Adatto a superfici di accoppiamento irregolari
• Supporto meccanico fornito dall’anima metallica
• Buona resistenza all’abrasione
• Progettato per la sigillatura termica industriale
• Dimensioni personalizzate del bulbo e della coda disponibili
• Disponibile per progetti OEM e di sostituzione di guarnizioni

Applicazioni tipiche

• Porte di forni industriali
• Porte di fornaci
• Apparecchiature per il trattamento termico
• Forni a lotti
• Forni di essiccazione
• Forni per verniciatura a polvere
• Forni
• Camere termiche
• Pannelli di accesso
• Riscaldatori industriali
• Sportelli di accesso alle caldaie
• Involucri termici
• Apparecchiature di riscaldamento OEM
• Macchinari per la lavorazione industriale

Anima in acciaio inossidabile vs anime alternative Proprietà | Anima in acciaio inossidabile | Anima in corda di fibra di vetro Rinforzo meccanico | Maggiore | Minore Rigidità del bulbo | Più strutturato | Più morbido Recupero alla compressione | Buono per cicli ripetuti | Dipende dalla densità della corda Conformabilità | Determinata dalla struttura dell’anima | Generalmente morbida e flessibile Applicazione tipica | Porte industriali e pannelli sottoposti a cicli ripetuti | Sigillatura termica flessibile generica Dimensioni personalizzate di bulbo e coda / Opzioni di produzione BSTFLEX è in grado di personalizzare il diametro del bulbo, la forma del bulbo, la larghezza della coda, la larghezza complessiva del profilo, la lunghezza della guarnizione, la struttura del tessuto in fibra di vetro, la struttura dell’anima in acciaio inossidabile, la densità e la resilienza dell’anima, la configurazione di montaggio, le lunghezze di taglio e le forme realizzate su misura. Specifiche tipiche del prodotto Tipo di prodotto | Guarnizione a forma di girino per alte temperature Rivestimento esterno | Tessuto in fibra di vetro intrecciata Anima | Anima in acciaio inossidabile Profilo | Bulbo con coda di montaggio piatta Intervallo di temperatura | Dipende dal tipo di fibra di vetro, dal design dell’anima e dalle condizioni di applicazione Diametro del bulbo | Personalizzato Larghezza della coda | Personalizzata Lunghezza | Personalizzata Applicazione | Forni, fornaci, porte termiche, pannelli e apparecchiature industriali Produzione OEM | Disponibile in base a disegno o campione Come specificare questa guarnizione in una richiesta di preventivo Fornire, se disponibili:

• Diametro esterno del bulbo
• Larghezza della coda
• Lunghezza richiesta
• Temperatura di esercizio
• Temperatura massima
• Distanza di tenuta stimata
• Compressione prevista del bulbo
• Quantità
• Tipo di applicazione o di apparecchiatura
• Disegno o fotografia della guarnizione esistente

Domande frequenti

• Che cos’è questa guarnizione? - Una guarnizione termica a bulbo e coda realizzata con un rivestimento esterno in fibra di vetro intrecciata che avvolge un’anima interna in acciaio inossidabile; il bulbo garantisce la tenuta per compressione e la coda funge da area di montaggio.
• Perché all’interno del bulbo viene utilizzato l’acciaio inossidabile? - Per rinforzare la guarnizione, sostenere la forma del bulbo e garantire resilienza durante i ripetuti cicli di compressione e rilascio.
• Dove viene utilizzata questo tipo di guarnizione a forma di girino? - Porte di forni industriali, porte di accesso alle fornaci, involucri termici, apparecchiature per il trattamento termico, forni di essiccazione, forni per verniciatura a polvere e sistemi di riscaldamento OEM.
• È possibile personalizzare il diametro del bulbo? - Sì, è possibile realizzare bulbi con diametri, larghezze della coda e profili complessivi personalizzati.
• È possibile sostituire l’anima in acciaio inossidabile con Inconel? - Sì, è possibile scegliere una rete in Inconel o altri anime metalliche per ambienti termici più estremi, a seconda della temperatura, dell’atmosfera e dei requisiti relativi ai cicli meccanici.
• BSTFLEX è in grado di riprodurre una guarnizione esistente a partire da un campione? - Sì, è possibile sviluppare profili di guarnizioni di ricambio o OEM a partire da campioni, disegni o quote dettagliate.

Caratteristiche / Specifiche tecniche

• Tipo di prodotto: Guarnizione a forma di girino per alte temperature
• Rivestimento esterno: Tessuto in fibra di vetro intrecciata
• Anima: Anima in acciaio inossidabile
• Profilo: A bulbo con coda di montaggio piatta
• Intervallo di temperatura: Dipende dal tipo di fibra di vetro, dal design dell’anima e dalle condizioni di applicazione (costruzioni comparabili riferite a circa 1000°F / 538°C)
• Diametro del bulbo: Personalizzato
• Larghezza della coda: Personalizzata
• Lunghezza: Personalizzata
• Applicazione: Forni, fornaci, porte termiche, pannelli e attrezzature industriali
• Produzione OEM: Disponibile in base a disegno o campione
• Ordine (MOQ): 1
• Condizioni di pagamento: EXW, FOB, CIF, DDP, FCA, ecc.
• Porto di spedizione: Shanghai, Ningbo
