Fascia di guarnizione piatta

in PRFVa Pdi vetro

Panoramica del prodotto
La guarnizione tadpole in fibra di vetro è un profilo di tenuta termica flessibile con copertura esterna tessuta in fibra di vetro e nucleo compressibile in fibra di vetro. La costruzione interamente in fibra di vetro fornisce una bulbo di tenuta morbido e conformabile, adatto per porte di forni industriali, pannelli di accesso del forno, involucri riscaldati e altre apparecchiature termiche. Rispetto alle guarnizioni tadpole con nucleo metallico, il nucleo in fibra di vetro offre una risposta di compressione più morbida e si adatta più facilmente alle lievi variazioni superficiali. La coda piatta integrata mantiene la guarnizione in posizione. BSTFLEX produce guarnizioni tadpole in fibra di vetro con diametri del bulbo, larghezze della coda, lunghezze e profili personalizzati per applicazioni OEM e di sostituzione.

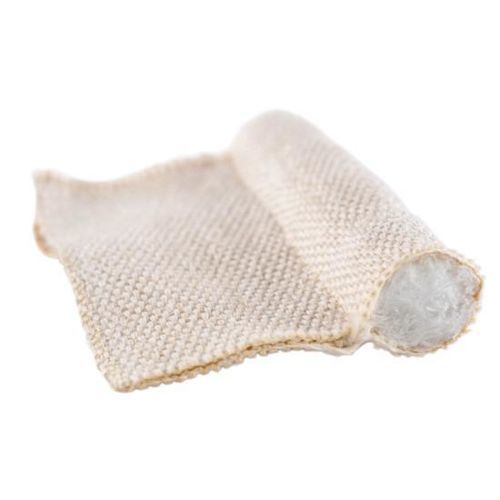

Costruzione della guarnizione tadpole completamente in fibra di vetro
Questo profilo utilizza la fibra di vetro sia per la copertura tessile esterna sia per il nucleo interno comprimibile. I componenti svolgono funzioni distinte lavorando insieme come un unico profilo di tenuta.

Componente / Costruzione / Funzione
Copertura esterna | Tessuto in fibra di vetro intrecciato | Fornisce la superficie tessile termica esterna flessibile
Nucleo interno | Nucleo in fibra di vetro | Crea un corpo di tenuta morbido e comprimibile
Bulbo | Copertura e nucleo in fibra di vetro | Si comprime contro la superficie di accoppiamento per creare la tenuta
Coda | Tessuto in fibra di vetro intrecciato | Fornisce un'area piatta per il fissaggio meccanico

Come il nucleo in fibra di vetro crea la tenuta
Il bulbo è la sezione funzionale di tenuta. Quando una porta o un pannello si chiude, la pressione comprime il bulbo e il nucleo in fibra di vetro si deforma per occupare lo spazio di tenuta. Questa compressione compensa piccole variazioni dimensionali, irregolarità della superficie e cambiamenti nella larghezza della fessura. Poiché la struttura interna è basata su fibra e non su rete metallica, il bulbo fornisce una caratteristica di compressione relativamente morbida mantenendo prestazioni di tenuta affidabili.

Perché scegliere un nucleo in fibra di vetro?

• Compressione morbida e flessibile
• Buona conformità alle superfici di tenuta irregolari
• Costruzione interna non metallica
• Flessibilità a profilo ridotto attorno alla geometria dell'apparecchiatura
• Adatto a molte applicazioni di porte termiche industriali
• Disponibile in diversi diametri del bulbo
• Caratteristiche di compressione personalizzabili tramite la costruzione del nucleo

Copertura esterna tessuta in fibra di vetro
La copertura esterna è prodotta in tessuto tessuto di fibra di vetro. Contiene il nucleo interno, forma la coda di montaggio e costituisce la superficie esposta della guarnizione. Il tessuto può seguire sezioni dritte, angoli e contorni dell'apparecchiatura mantenendo il profilo bulbo-e-coda e resistendo a temperature elevate.

Applicazioni tipiche

• Porte di forni industriali (batch, indurimento, essiccazione, walk-in, forni a nastro)
• Porte di accesso a forni e pannelli di ispezione
• Apparecchiature di trattamento termico e camere termiche
• Pannelli di accesso e involucri riscaldati
• Apparecchiature di processo industriale e apparecchiature termiche OEM

Nucleo in fibra di vetro vs nucleo in acciaio inossidabile (confronto)

• Percezione della compressione — Nucleo in fibra di vetro: più morbido; Nucleo inox: più strutturato
• Conformabilità — Fibra di vetro: elevata; Inox: dipende dalla costruzione della maglia
• Rinforzo metallico — Fibra di vetro: no; Inox: sì
• Supporto del bulbo — Fibra: fornito dalla densità del nucleo; Inox: fornito dalla struttura metallica
• Motivo tipico di selezione — Fibra di vetro: compressione morbida e flessibilità; Inox: rinforzo meccanico e resilienza

Caratteristiche del prodotto

• Copertura esterna in fibra di vetro tessuta
• Nucleo interno flessibile in fibra di vetro
• Costruzione del bulbo interamente in fibra di vetro
• Caratteristiche di compressione morbide
• Buona flessibilità e conformabilità
• Adatto a superfici di accoppiamento irregolari
• Coda di montaggio integrata
• Dimensioni personalizzate disponibili
• Adatto per produzione OEM e sostituzione guarnizioni

Specifiche tecniche tipiche

• Prodotto: Guarnizione tadpole in fibra di vetro
• Copertura esterna: Tessuto in fibra di vetro
• Nucleo interno: Nucleo in fibra di vetro (compressibile)
• Costruzione: Bulbo comprimibile con coda di montaggio piatta
• Diametro del bulbo: Personalizzato
• Larghezza della coda: Personalizzata
• Lunghezza: Personalizzata
• Profilo: Personalizzato in base all'applicazione
• Classificazione di temperatura: Dipende dal grado di fibra e dalle condizioni operative
• Produzione OEM: Disponibile

Opzioni personalizzate e guida alla sostituzione
BSTFLEX può produrre diversi diametri e forme di bulbo, densità del nucleo in fibra di vetro, larghezze della coda, larghezze del profilo, lunghezze finite e configurazioni di montaggio. Per i progetti di sostituzione i clienti possono fornire la sezione trasversale originale, il disegno dell'apparecchiatura, le dimensioni, fotografie o un campione fisico. La densità del nucleo e la costruzione interna possono essere variate per adattare le caratteristiche di compressione e recupero.

Note d'ordine e commerciali
Ordine (MOQ): 1. Termini di pagamento comunemente offerti: EXW, FOB, CIF, DDP, FCA. Porti di spedizione tipici: Shanghai, Ningbo.

Specifiche tecniche

• Ordine (MOQ): 1
• Termini di pagamento: EXW, FOB, CIF, DDP, FCA
• Porti di spedizione: Shanghai, Ningbo
• Tempi e certificazioni: contattare BSTFLEX con i dettagli dell'applicazione
