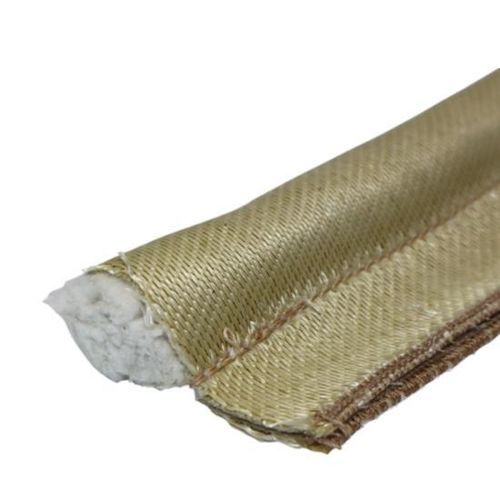

Fascia di guarnizione in ceramica

a Pper applicazioni ad alta temperaturaper forno e stufa

Panoramica
La guarnizione tadpole con nucleo ceramico BSTFLEX rivestita in tessuto di silice è una soluzione di tenuta flessibile per alte temperature progettata per porte di forni, forni industriali, forni per ceramica, attrezzature per il trattamento termico e altri sistemi di processo termico. Il profilo bulbo-coda combina un bulbo comprimibile con una coda di montaggio estesa, permettendo alla guarnizione di fornire una tenuta continua attorno a porte, pannelli di accesso e aperture delle apparecchiature.

Costruzione
Il bulbo di tenuta è formato attorno a un nucleo ceramico e rivestito con tessuto di silice resistente alle alte temperature. Il nucleo ceramico fornisce supporto strutturale resistente al calore all'interno del bulbo, mentre il rivestimento in tessuto di silice costituisce la barriera termica esterna. La coda estesa offre una sezione pratica per il montaggio meccanico su porte, telai e pannelli di accesso.

Componente / Materiale / Scopo
Componente | Materiale | Scopo
Copertura esterna | Tessuto di silice | Fornisce la barriera tessile ad alta temperatura e protegge la struttura interna
Nucleo | Ceramica | Supporta il profilo del bulbo e fornisce struttura interna resistente al calore
Bulbo di tenuta | Nucleo ceramico rivestito in tessuto di silice | Forma la sezione di tenuta comprimibile
Coda di montaggio | Tessuto di silice | Fornisce un'area di fissaggio per l'installazione meccanica
Cuciture | Filo ad alta temperatura | Fissa la copertura tessile attorno alla costruzione della guarnizione

Personalizzazione
Diametro del bulbo | Personalizzato
Larghezza della coda | Personalizzato
Spessore della coda | Personalizzato
Lunghezza della guarnizione | Personalizzato
Materiale del nucleo | Ceramica
Materiale di copertura | Tessuto di silice
Profilo | Bulbo singolo, bulbo doppio e profili su misura
Forma | Dritta, anello, telaio o configurazione sagomata su misura
Coda di montaggio | Larghezza e spessore personalizzabili

Dati Tecnici
Proprietà | Specifica
Tipo di prodotto | Guarnizione tadpole con nucleo ceramico
Nomi alternativi | Tadpole Seal, Tadpole Tape, Tadpole Gasket Tape
Copertura esterna | Tessuto di silice
Nucleo | Ceramica
Profilo | Bulbo e coda
Diametro del bulbo | Personalizzato
Larghezza della coda | Personalizzato
Spessore della coda | Personalizzato
Lunghezza | Personalizzato
Forma | Dritta, anello, telaio o configurazione su misura
Installazione | Fissaggio meccanico
Classificazione di temperatura | Dipende dal grado del materiale, dalla costruzione e dalle condizioni di applicazione
Personalizzazione | Disponibile

Come funziona
Una guarnizione tadpole sigilla una giunzione mediante la compressione del suo bulbo arrotondato. La coda di montaggio viene posizionata contro il telaio dell'apparecchiatura e fissata con un appropriato metodo di fissaggio meccanico. Quando la porta o il pannello si chiude, il bulbo si comprime contro la superficie opposta, riempiendo la fessura per creare una barriera di tenuta termica continua. Il nucleo ceramico sostiene il bulbo, mentre il rivestimento in tessuto di silice protegge la guarnizione dall'esposizione diretta al calore.

Vantaggi

• Costruzione tessile per alte temperature: rivestimento in tessuto di silice per ambienti termici gravosi
• Supporto con nucleo ceramico: struttura interna non metallica per resistenza alle alte temperature
• Profilo bulbo-coda flessibile: bulbo comprimibile con coda estesa per un montaggio sicuro
• Opzioni di profilo personalizzate: diametro del bulbo, dimensioni della coda, lunghezza e forma personalizzabili
• Adatto al ciclaggio termico se selezionato e installato correttamente
• Opzione di nucleo non metallico quando si preferisce una struttura interna non metallica

Applicazioni

• Porte di forni industriali
• Porte di forni
• Porte di forni per ceramica
• Attrezzature per il trattamento termico
• Camere di processo termico
• Forni a batch
• Forni a nastro
• Forni di asciugatura
• Forni per verniciatura a polvere
• Pannelli di accesso e porte d'ispezione ad alta temperatura
• Camere di riscaldamento
• Attrezzature per la lavorazione del vetro
• Invasi ad alta temperatura

Ordini e logistica
ordine (moq): 1
Pagamento: EXW, FOB, CIF, DDP, FCA, ecc
porto di spedizione: Shanghai, Ningbo

Caratteristiche tecniche / specifiche

• Tipo di prodotto: Guarnizione tadpole con nucleo ceramico
• Materiale di copertura: Tessuto di silice (barriera tessile ad alta temperatura)
• Materiale del nucleo: Ceramica (supporto interno resistente al calore)
• Profilo di tenuta: Bulbo e coda; diametro del bulbo e dimensioni della coda personalizzabili
• Installazione: Fissaggio meccanico su porta/telaio/pannello
• Classificazione della temperatura: Dipende dal grado del tessuto di silice, dalla costruzione del nucleo e dall'applicazione; da selezionare in base all'uso
• Produzione su misura: Disponibile da disegni, campioni o specifiche dimensionali
• Applicazioni tipiche: porte di forni/forni per ceramica, trattamento termico e attrezzature di processo termico
• Quantità minima d'ordine: 1
• Termini di pagamento e porti di spedizione: EXW/FOB/CIF/DDP/FCA ecc; Shanghai o Ningbo
