Fascia di guarnizione in tessuto

in fibra mineralein maglia metallicaa P

Panoramica

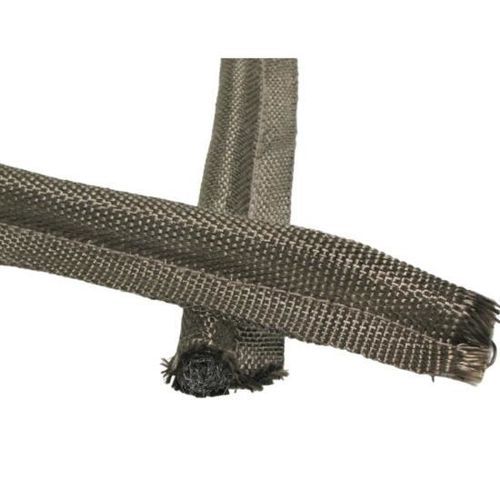

La guarnizione tadpole con rivestimento in tessuto di basalto e anima in rete metallica è un componente di tenuta ad alta temperatura progettato per porte di forni, forni industriali, apparecchiature di trattamento termico, stufe e involucri resistenti al calore dove è richiesto un sigillo perimetrale flessibile e resistente alle alte temperature.

Costruzione
La guarnizione combina una copertura esterna in tessuto tessuto di basalto con un nucleo interno in rete metallica. Il tessuto di basalto fornisce una barriera termica durevole e protegge la struttura interna dall'esposizione diretta al calore e dai contatti meccanici, mentre il nucleo in rete metallica offre rinforzo, resilienza e mantenimento del profilo durante compressioni ripetute.

Profilo tadpole
La costruzione in stile tadpole crea una bulbo di tenuta arrotondato e una coda di montaggio integrata. Quando è installata intorno a una porta, un pannello o un'apertura dell'apparecchiatura, il bulbo si comprime contro la superficie di accoppiamento per ridurre le perdite di calore, mentre la coda fornisce un'area pratica per fissare la guarnizione al telaio o alla struttura di ritenuta.

Componente — Funzione
Componente: Copertura in tessuto tessuto di basalto — Funzione: Fornisce lo strato tessile esterno resistente al calore e protegge il nucleo interno dal contatto diretto con l'ambiente circostante.
Componente: Nucleo in rete metallica — Funzione: Fornisce rinforzo interno, resilienza e supporto strutturale per il profilo di tenuta.
Componente: Bulbo di tenuta — Funzione: Si comprime contro la superficie di accoppiamento per formare l'area primaria di tenuta termica.
Componente: Coda di montaggio — Funzione: Fornisce un'area pratica per fissare la guarnizione a una porta, telaio, pannello o struttura di ritenuta.

Perché usare una copertura in tessuto di basalto?
La fibra di basalto è una fibra di origine minerale prodotta dalla roccia di basalto e, quando tessuta in tessuto, crea un materiale flessibile adatto ad applicazioni di protezione e tenuta ad alta temperatura. In questa guarnizione la copertura di basalto costituisce lo strato esterno di lavoro, offrendo protezione termica e consentendo alla guarnizione di flettersi attorno a porte, pannelli e percorsi di tenuta irregolari.

• Costruzione tessile per alte temperature
• Struttura tessuta flessibile
• Buona resistenza all'esposizione termica
• Adatto ad ambienti industriali esigenti
• Può adattarsi a percorsi di tenuta curvi e irregolari
• Fornisce uno strato esterno protettivo per il nucleo interno

Nucleo in rete metallica per supporto strutturale
Il nucleo interno in rete metallica fornisce rinforzo in tutta la bulbo di tenuta e aiuta la guarnizione a mantenere la forma prevista durante la movimentazione, l'installazione e la compressione. Il nucleo a maglia può flettersi e deformarsi con la guarnizione, rendendolo adatto a superfici curve o applicazioni con movimento tra componenti accoppiati. Il materiale del filo, la costruzione della maglia e la configurazione del nucleo possono essere selezionati in base all'ambiente operativo e ai requisiti meccanici.

Come la guarnizione tadpole crea una tenuta termica
La guarnizione tadpole concentra la tenuta intorno a un bulbo arrotondato anziché su una larga striscia piatta. Sequenza tipica:

• Posizionamento: La coda viene posizionata lungo il perimetro della porta, del telaio o dell'apparecchiatura.
• Fissaggio: La coda viene fissata utilizzando il metodo di ancoraggio o ritenuta appropriato per l'apparecchiatura.
• Compressione: La chiusura della porta o del pannello preme il bulbo contro la superficie di accoppiamento.
• Conformità della superficie: Il profilo flessibile segue le variazioni minori della superficie di tenuta.
• Separazione termica: La guarnizione forma una barriera resistente al calore attorno all'apertura o alla giunzione.

Applicazioni

• Porte di forni industriali
• Porte di forni
• Apparecchiature e camere per processi termici
• Stufe e apparecchi di riscaldamento
• Involucri industriali e porte di ispezione
• Apparecchiature termiche OEM e programmi di sostituzione guarnizioni

Vantaggi della costruzione tessuto di basalto + rete metallica

• Protezione termica dal tessuto di basalto tessuto
• Mantenimento del profilo grazie al nucleo in rete metallica
• Flessibilità per conformarsi a percorsi di tenuta curvi
• Zona di compressione dedicata tramite il bulbo tadpole arrotondato
• Protezione meccanica dalla copertura tessuta esterna
• Integrazione OEM: dimensioni personalizzabili di bulbo e coda disponibili

Produzione su misura
Guarnizioni tadpole in tessuto di basalto su misura possono essere prodotte per adeguare diametri del bulbo, larghezze della coda, lunghezze, geometrie del profilo e costruzioni del nucleo in base ai requisiti dell'applicazione, disegni o campioni. La selezione del grado del tessuto, del tipo di rete metallica e della geometria del profilo dovrebbe basarsi sulla temperatura di esercizio, sulle condizioni di compressione e sui requisiti meccanici.

Informazioni tecniche
Voce: Tipo di prodotto — Specifica: Guarnizione tadpole / sigillo tadpole
Voce: Copertura esterna — Specifica: Tessuto tessuto di basalto
Voce: Nucleo interno — Specifica: Rete metallica
Voce: Profilo — Specifica: Bulbo e coda di montaggio
Voce: Applicazione — Specifica: Tenuta termica ad alta temperatura
Voce: Installazione — Specifica: Metodo di fissaggio o ritenuta secondo il progetto dell'apparecchiatura
Voce: Dimensione del bulbo — Specifica: Personalizzabile
Voce: Dimensioni della coda — Specifica: Personalizzabile
Voce: Lunghezza — Specifica: Personalizzabile
Voce: Configurazione del profilo — Specifica: Profili personalizzati disponibili

Considerazioni tipiche di specifica

• Diametro del bulbo richiesto e spazio di compressione
• Larghezza e spessore della coda adeguati alla superficie di montaggio
• Lunghezza totale della guarnizione per tenuta lineare/perimetrale
• Forma del profilo per seguire la geometria della porta o del pannello
• Costruzione del tessuto selezionata per esigenze termiche e meccaniche
• Costruzione del nucleo in rete metallica specificata per requisiti meccanici

Terminologia
Termini comuni per prodotti simili: guarnizione tadpole in basalto; guarnizione tadpole in fibra di basalto; sigillo tadpole in basalto; guarnizione in tessuto di basalto; guarnizione tadpole con nucleo in rete metallica; guarnizione tadpole ad alta temperatura; nastro tadpole; nastro guarnizione tadpole.

Domande frequenti (sommario)

• Cos'è? — Un sigillo termico bulbo-coda con copertura esterna in basalto tessuto e nucleo interno in rete metallica.
• Scopo del nucleo in rete metallica? — Rinforzo strutturale e stabilità del profilo durante la compressione.
• Usi comuni? — Porte di forni industriali e forni, camere termiche, apparecchi di riscaldamento e applicazioni OEM.
• Può essere personalizzato? — Sì; diametri del bulbo, dimensioni della coda, lunghezze, profili e costruzioni del nucleo sono personalizzabili.

Specifiche / dati tecnici

• Tipo di prodotto: Guarnizione tadpole / sigillo tadpole
• Copertura esterna: Tessuto tessuto di basalto
• Nucleo interno: Rete metallica
• Profilo: Bulbo arrotondato (tenuta) + coda di montaggio
• Applicazione: Tenuta termica ad alta temperatura per forni, camere, stufe e involucri
• Personalizzazione: Diametro del bulbo, larghezza/spessore della coda, lunghezza complessiva, forma del profilo e costruzione del nucleo
• Installazione: Metodo di fissaggio o ritenuta secondo il progetto dell'apparecchiatura; evitare compressione eccessiva o curve strette
• MOQ (come mostrato sulla pagina): 1
• Termini commerciali tipici mostrati: EXW, FOB, CIF, DDP, FCA
