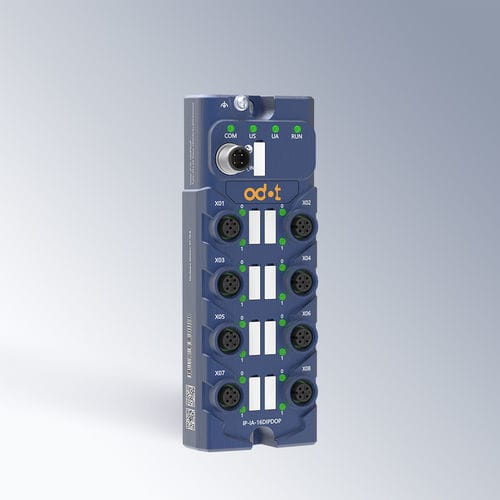

Modulo I/O digitale IP-IA-16DIPDOP

IO-Linkcon 16 uscite di tipo PNPa 16 I/O

Panoramica del prodotto
Il IP-IA-16DIPDOP è un modulo slave IO-Link V1.1 compatto per l'acquisizione e il controllo di segnali digitali industriali. Fornisce 16 canali PNP configurabili (ogni canale può essere impostato come ingresso o uscita digitale), funzioni di filtraggio e mantenimento dell'ingresso configurabili per migliorare l'immunità ai disturbi, e IO-Link Data Storage per salvare e ripristinare automaticamente i parametri durante la sostituzione. Progettato per un'integrazione semplice in sistemi di I/O distribuiti, automazione di fabbrica e produzione intelligente, con protezione IP67 e ampia gamma di temperatura operativa.

Caratteristiche tecniche principali

• Configurazione I/O flessibile: 16 canali DI/DO configurabili (ogni canale può essere ingresso o uscita).
• Maggiore stabilità del segnale: mantenimento dell'ingresso e filtraggio configurabile per ridurre le interferenze elettriche.
• Manutenzione semplificata: IO-Link Data Storage ripristina automaticamente i parametri alla sostituzione del modulo.
• Design compatto da slave IO-Link per un facile impiego in architetture di automazione distribuita.

Specifiche tecniche (vista tabella)
Protocollo IO-Link
Standard protocollo: IO-Link V1.1 slave
Velocità di trasferimento: Predefinita COM2 (38.4 kbps)
Vendor ID: 0x0651
Device ID: 0x81624F (8479311)

Comunicazione
Definizione porta (M12 A-code 4 pin, maschio): Pin1: 24 V (Us); Pin2: 24 V (Ua); Pin3: 0 V (GND); Pin4: C/Q
Tensione nominale Us: 24 VDC
Tensione nominale Ua: 24 VDC
Isolamento galvanico Us/Ua: Non supportato
Assorbimento modulo: Max. 50 mA @ 24 VDC

Porta I/O
Quantità: 8 porte × 2 segnali = 16 DI/DO configurabili (M12 A-code 5 pin, femmina)
Tipo terminale: 8 × M12 (femmina)
Definizione porta (5 pin): Pin1: 24 V (fornito da Us); Pin2: Segnale 1 (DI/DO); Pin3: 0 V; Pin4: Segnale 2 (DI/DO); Pin5: FG (messa a terra funzionale)

Ingresso digitale
Indicatore canale: LED verde
Tipo ingresso: Tipo 3, livello alto valido (PNP)
Tensione nominale: 24 VDC
Segnale '0': -5 V a +5 V (rispetto a Us)
Segnale '1': +11 V a +30 V (rispetto a Us)
Tensione min/max: -30 V a +30 V
Corrente d'ingresso: 2,5 mA (per '1' a tensione nominale)
Ritardo ingresso: OFF→ON max 500 µs; ON→OFF max 500 µs
Isolamento canali: Nessuno
Filtro: Configurabile

Uscita digitale
Indicatore canale: LED verde
Tipo uscita: PNP (livello alto)
Capacità carico: Resistivo 0,5 A; Induttivo 12 W; Lampada 5 W
Corrente di uscita per Pin1: 350 mA
Corrente modulo: Max. 3,6 A
Resistenza minima di carico: 48 Ω
Corrente residua (segnale '0'): Max. 10 µA
Ritardo uscita: OFF→ON max 100 µs; ON→OFF max 200 µs
Frequenza di commutazione: Resistiva: COM1 10 Hz / COM2 35 Hz / COM3 80 Hz; Induttiva: 2,5 Hz; Lampada: COM1 10 Hz / COM2 12,5 Hz / COM3 12,5 Hz
Isolamento canali: Nessuno

Funzione di diagnosi
LED stato: Alimentazione, funzionamento, comunicazione, errore
Diagnosi: Diagnosi di comunicazione
Protezione inversione polarità Us: Supportata
Rilevamento sovratensione Us: Supportato (scatto > 30 VDC)
Rilevamento sottotensione Us: Supportato (scatto 9–18 VDC)

Dimensioni e meccanica
Dimensioni: 160 × 60 × 35,5 mm
Peso: 305 g

Metodo di configurazione
Configurazione master: Supportata
Configurazione software: Supportata

Ambiente & EMC
Temperatura di esercizio: -30 °C a 60 °C
Grado di protezione: IP67
Temperatura di stoccaggio: -40 °C a 85 °C
Altitudine di installazione: < 2000 m
Grado di inquinamento: 2
ESD: Aria ±15 kV; Contatto ±8 kV; IEC 61000-4-2 Classe A
EFT: Porte alimentazione/comunicazione ±2 kV; IEC 61000-4-4 Classe A
Sovratensione: Porte comunicazione & I/O ±1 kV DM; Porte alimentazione ±0,5 kV DM / ±0,5 kV CM; IEC 61000-4-5 Classe A
RS/CS: IEC 61000-4-3 / IEC 61000-4-6
Certificazione prodotto: CE

Caratteristiche tecniche (lista)

• Modello: IP-IA-16DIPDOP (IO-Link V1.1 slave)
• Canali: 16 DI/DO configurabili (8 porte × 2 segnali)
• Tipo di segnale: PNP (Tipo 3)
• Alimentazione: Us = 24 VDC, Ua = 24 VDC
• Assorbimento max modulo: 50 mA @ 24 VDC
• Uscita digitale: canale singolo 350 mA; modulo max 3,6 A
• Protezione: IP67
• Temperatura di esercizio: -30 °C a 60 °C
• Dimensioni: 160 × 60 × 35,5 mm; Peso: 305 g
• EMC & protezione sovratensione conformi alla serie IEC 61000
