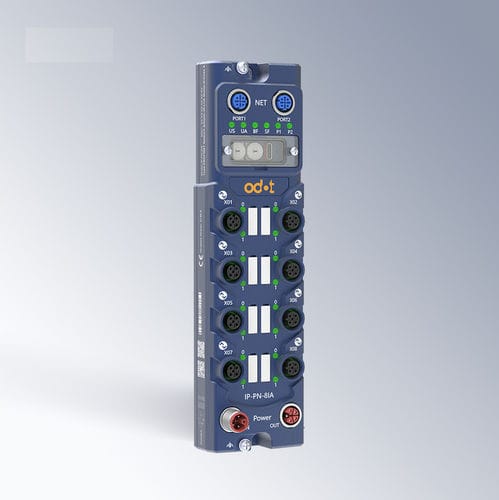

Modulo I/O digitale IP-PN-8IA

ProfiNetIO-LinkEthernet

Descrizione del prodotto L'IP‑PN‑8IA è un modulo slave PROFINET RT e master IO‑Link per sistemi di automazione industriale. Fornisce 8 porte master IO‑Link Classe A M12 A‑code (5 poli) e supporta funzioni configurabili su Pin 2 e Pin 4 per porta, consentendo fino a 16 canali digitali I/O configurabili. Il modulo implementa il protocollo PROFINET IO Device con ciclo real‑time minimo di 1 ms e supporta il protocollo master IO‑Link V1.1. Progettato per installazione sul campo, è dotato di involucro IP67, diagnostica integrata, monitoraggio della temperatura, meccanismi di protezione automatici e aggiornamento firmware online senza smontaggio.

Benefici principali

• Semplifica la rete industriale combinando comunicazione PROFINET e funzionalità master IO‑Link in un unico modulo compatto.
• Migliora la flessibilità del sistema tramite canali DI/DO configurabili (Pin2/Pin4) per porta per adattarsi a sensori e attuatori diversi.
• Aumenta l'affidabilità operativa con diagnostica integrata e protezione termica per ridurre i fermi non programmati.
• Riduce gli interventi di manutenzione grazie al design senza incapsulamento e alla possibilità di aggiornare il firmware online.

Funzionalità e punti salienti Il modulo supporta PROFINET IO Device e PROFINET RT con ciclo minimo di 1 ms. Offre 8× M12 A‑code (5 poli) porte IO‑Link Classe A (estremità femmina). Assegnazione pin: Pin1 24 VDC (Us+); Pin2 configurabile I/Q (DI/DO); Pin3 GND (Us-); Pin4 configurabile C/Q (IO‑Link/DI/DO); Pin5 NC. Connettività di rete tramite 2× M12 D‑code (4 poli) Ethernet (1 IN, 1 OUT). Velocità IO‑Link COM1/COM2/COM3 supportate (4.8 kbps / 38.4 kbps / 230.4 kbps) con trasferimento adattativo. Lunghezza massima punto‑a‑punto 20 m. Dati di processo IO‑Link per porta: fino a 32 Bytes (totale modulo 8×32 Bytes). Capacità Fieldbus: Input max 1440 Bytes; Output max 1440 Bytes. Alimentazione nominale 24 VDC; interfaccia di alimentazione 2× M12 L‑code (5 poli). Consumo modulo max 200 mA @ 24 VDC. Correnti di uscita nominali: Pin1/Pin3 1.6 A; Pin2/Pin3 2 A. Dimensioni: 214 × 60 × 35.5 mm. Involucro IP67. Supporta aggiornamento firmware online, diagnostica integrata e monitoraggio temperatura.

Scenari di applicazione Sistemi di produzione automobilistica; macchine per imballaggio e assemblaggio; automazione di movimentazione materiali e logistica; automazione di stabilimenti intelligenti; integrazione di sensori e attuatori industriali; linee di produzione alimentare e delle bevande; sistemi di I/O distribuiti in campo.

FAQ prodotto (selezione)

• D: L'IP‑PN‑8IA supporta la comunicazione PROFINET RT? R: Sì. Il modulo supporta PROFINET RT con ciclo di comunicazione minimo di 1 ms.
• D: Il modulo supporta la ridondanza ad anello MRP? R: No. Non è supportata la ridondanza MRP / ad anello.
• D: Quanti dispositivi IO‑Link si possono collegare? R: Il modulo fornisce 8 porte master IO‑Link Classe A e può connettere fino a 8 dispositivi IO‑Link.

Specifiche tecniche

• Modello: IP‑PN‑8IA
• Protocolli: PROFINET IO Device; protocollo master IO‑Link V1.1
• PROFINET RT: Supportato, ciclo di comunicazione minimo 1 ms
• IRT / MRP / MRPD: Non supportati
• Fieldbus Bytes: Input max 1440 Bytes; Output max 1440 Bytes
• Porti IO‑Link: 8 × M12 A‑code (5 poli), estremità femmina, Classe A
• Assegnazione pin porta IO‑Link: Pin1 24 VDC (Us+); Pin2 I/Q (DI/DO configurabile); Pin3 GND (Us-); Pin4 C/Q (IO‑Link/DI/DO configurabile); Pin5 NC
• Dati process IO‑Link per porta: Input max 32 Bytes; Output max 32 Bytes; Modulo totale 8 × 32 Bytes
• Velocità IO‑Link: COM1 4.8 kbps; COM2 38.4 kbps; COM3 230.4 kbps (adattativo supportato)
• Lunghezza massima IO‑Link: Punto‑a‑punto 20 metri
• Porti di rete: 2 × M12 D‑code (4 poli) Ethernet (1 IN, 1 OUT)
• Definizione pin rete: Pin1 Tx+; Pin2 Rx+; Pin3 Tx-; Pin4 Rx-
• Alimentazione (Us & Ua): Tensione nominale 24 VDC
• Corrente alimentazione Us/Aa: Max. 8 A
• Interfaccia di alimentazione: 2 × M12 L‑code (5 poli), 1 estremità pin (input) e 1 estremità femmina (output)
• Consumo modulo: Max. 200 mA @ 24 VDC
• Correnti di uscita nominali: Pin1/Pin3: 1.6 A; Pin2/Pin3: 2 A
• Dimensioni: 214 mm × 60 mm × 35.5 mm
• Protezione: Involucro IP67
• Diagnostica & manutenzione: Diagnostica integrata, monitoraggio della temperatura integrato, meccanismi di protezione automatici, aggiornamento firmware online (senza smontaggio)
