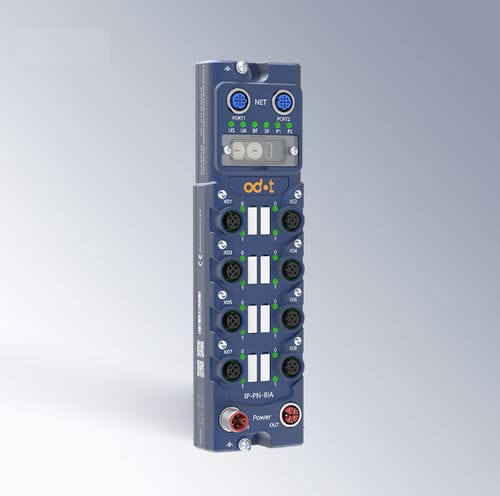

Modulo I/O digitale IP-PN-8IA

ProfiNetIO-Linka 8 I/O

DESCRIZIONE PRODOTTO
Il modello IP-PN-8IA è un modulo slave PROFINET e master IO‑Link per l'automazione industriale che unisce la connettività PROFINET e la funzionalità master IO‑Link in un'unità compatta. Offre 8 porte IO‑Link Classe A e supporta fino a 16 canali digitali DI/DO configurabili tramite i pin 2 e 4.

Caratteristiche operative
Il modulo supporta PROFINET RT con un ciclo di comunicazione minimo di 1 ms per uno scambio dati deterministico con PLC. La conformità IO‑Link V1.1.4 garantisce le funzioni standard del master, inclusa la gestione dei dati di processo e l'accesso ai parametri dei dispositivi. L'involucro IP67, le diagnostiche integrate, il monitoraggio della temperatura e i meccanismi di protezione rendono il modulo idoneo a ambienti industriali gravosi. Gli aggiornamenti firmware possono essere eseguiti online senza smontaggio.

Vantaggi per l'automazione industriale

• Integra comunicazione PROFINET e master IO‑Link in un unico modulo, riducendo cablaggio e tempi di installazione.
• I canali DI/DO configurabili (Pin2/Pin4) permettono un adattamento flessibile a diverse configurazioni di sensori/attuatori.
• Diagnostiche avanzate e protezione termica contribuiscono a ridurre i fermi non programmati.
• Il design non‑potting riduce i costi di manutenzione a lungo termine.

Specifiche tecniche (rappresentazione tabellare)
Power Port:
- Us Power Supply Rated Voltage: 24 VDC
- Us Power Supply Current: Max. 8 A
- Ua Power Supply Rated Voltage: 24 VDC
- Ua Power Supply Current: Max. 8 A
- Us/Ua Power Interface Type: 2 M12 L‑code 5 pin, 1 pin end (input) and 1 hole end (output)
- Definizione pin (M12 pin end input / hole end output): Pin1: Us+ (alimentazione di sistema); Pin2: Ua- (alimentazione campo); Pin3: Us- (alimentazione di sistema); Pin4: Ua+ (alimentazione campo); Pin5: FG (messa a terra funzionale)
- Consumo modulo: Max. 200 mA @ 24 VDC

Network Port:
- Numero di reti: 2 M12, D‑code 4 pin, hole end, 1 IN, 1 OUT
- Definizione pin: Pin1: Sender Tx+; Pin2: Receiver Rx+; Pin3: Sender Tx-; Pin4: Receiver Rx-

Porta IO‑Link Classe A:
- Quantità: 8 M12, A‑code 5 pin, hole end
- Definizione porta: Pin1: 24 VDC (Us+) ; Pin2: I/Q (DI/DO configurabile) ; Pin3: GND (Us-) ; Pin4: C/Q (IO‑Link/DI/DO configurabile) ; Pin5: NC (non utilizzato)
- Corrente di alimentazione di uscita: (1) Pin1(Us+)/Pin3(Us-): corrente di uscita nominale 1,6 A; (2) Pin2(Us+)/Pin3(Us-): corrente di uscita nominale 2 A

Protocollo di comunicazione:
- Protocollo: PROFINET IO Device
- Fieldbus Bytes: Input: Max. 1440 Bytes; Output: Max. 1440 Bytes
- RT: Supportato, periodo minimo di comunicazione RT 1 ms
- IRT: Non supportato
- MRP / MRPD: Non supportato

Protocollo IO‑Link:
- Standard protocollo: IO‑Link V1.1 master protocol
- Dati di processo: Input per porta: Max. 32 Bytes; Input per modulo: Max. 8×32 Bytes; Output per porta: Max. 32 Bytes; Output per modulo: Max. 8×32 Bytes
- Velocità di trasferimento: COM1 (4.8 kbps), COM2 (38.4 kbps), COM3 (230.4 kbps); supporto velocità adattiva
- Lunghezza massima linea IO‑Link: punto‑a‑punto 20 metri

Dimensioni:
- 214 mm × 60 mm × 35.5 mm

Caratteristiche / Specifiche tecniche

• Brand: ODOT
• Product type: PROFINET Slave + IO‑Link Master
• PROFINET: PROFINET IO Device, RT support with minimum 1ms cycle
• IO‑Link: 8 Class A IO‑Link ports, IO‑Link V1.1 master
• Digital I/O: Up to 16 configurable DI/DO channels (Pin2/Pin4 configurable)
• Power: 24VDC system and field power, Us/Ua interface via M12 connectors
• Module consumption: Max. 200 mA @ 24VDC
• Network ports: 2 × M12 D‑code (IN/OUT)
• Process data per port: Max. 32 Bytes
• Transfer rates supported: COM1/COM2/COM3 (adaptive)
• IO‑Link max line length: 20 m (point-to-point)
• Protection: IP67 housing
• Online firmware upgrade supported
• Dimensions: 214 × 60 × 35.5 mm
