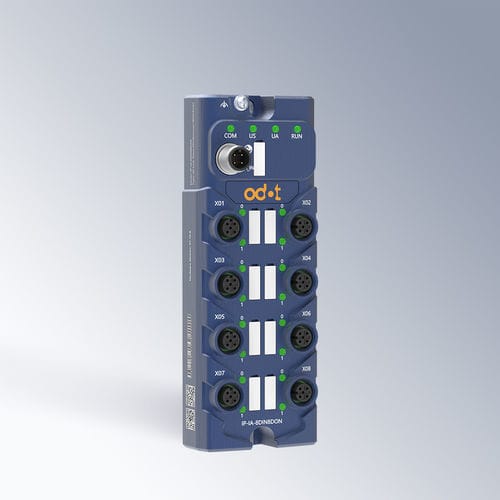

Modulo I/O digitale IP-IA-8DIN8DON

IO-Linka 8 I/Oa 8 uscite NPN

Descrizione del prodotto L'IP-IA-8DIN8DON è un modulo slave IO-Link compatto e affidabile, progettato per applicazioni industriali di acquisizione di segnali digitali e controllo delle uscite. Dotato di 8 canali di ingresso digitali NPN e 8 canali di uscita digitali NPN, il modulo consente una comunicazione e un controllo efficienti a livello di campo per i moderni sistemi di automazione industriale. Il modulo integra il monitoraggio degli ingressi digitali e il controllo delle uscite digitali in un unico dispositivo slave IO-Link. Il tempo di filtraggio configurabile e la funzionalità di mantenimento degli ingressi contribuiscono a ridurre le interferenze di segnale e a mantenere stabile lo stato degli ingressi. La funzione IO-Link Data Storage consente il backup e il ripristino automatico dei parametri, semplificando la sostituzione del dispositivo e riducendo i tempi di fermo per manutenzione. Progettato per un’integrazione industriale flessibile, l’IP-IA-8DIN8DON è ideale per sistemi di automazione distribuiti, apparecchiature di produzione intelligenti e applicazioni di controllo industriale. Vantaggi

• Semplificazione del cablaggio del sistema: combina le funzioni di ingresso e uscita digitali in un unico modulo compatto, riducendo la complessità dell’installazione e lo spazio richiesto nell’armadio.
• Migliora la stabilità del segnale: le funzioni di mantenimento degli ingressi e di filtraggio configurabile contribuiscono a ridurre le interferenze elettriche e a migliorare l’affidabilità operativa.
• Riduce i tempi di fermo per manutenzione: la funzione IO-Link Data Storage consente il ripristino automatico dei parametri durante la sostituzione del modulo, migliorando l’efficienza della manutenzione.
• Integrazione distribuita flessibile: l’architettura compatta slave IO-Link consente una facile integrazione nei sistemi di automazione industriale distribuiti.

Scenari applicativi

• Sistemi di automazione di fabbrica
• Apparecchiature di produzione intelligenti
• Macchine per l’imballaggio
• Sistemi di trasporto e movimentazione dei materiali
• Controllo di sensori e attuatori industriali
• Sistemi I/O distribuiti e automazione delle linee di produzione
• Automazione logistica e di magazzino

Parametri tecnici (estratto) Protocollo IO-Link: protocollo slave IO-Link V1.1 Velocità di trasferimento: Predefinita: COM2 (38,4 kbps) ID fornitore: 0x0651 ID dispositivo: 0x81621F (8479263) Porta di comunicazione: M12 codice A a 4 pin (estremità a spillo) — Pin 1: 24 V (Us), polo positivo dell’alimentazione di sistema; Pin 2: 24 V (Ua), polo positivo dell’alimentazione di campo; Pin 3: 0 V (GND); Pin 4: C/Q Us (tensione di alimentazione nominale): 24 V CC Ua (tensione di alimentazione nominale): 24 V CC Isolamento galvanico US/UA: non supportato Consumo del modulo: max. 50 mA a 24 V CC Porte I/O: 8 porte — 8 canali di ingresso digitale, 8 canali di uscita digitale (M12, codice A, 5 pin, estremità forata) Tipo di terminale: 8 × M12 (estremità forata) Definizione delle porte (X01~04): Pin 1: 24 V (polo positivo dell’uscita di alimentazione, fornito da noi); Pin 2: Segnale 1 (ingresso digitale); Pin 3: 0 V; Pin 4: Segnale 2 (ingresso digitale); Pin 5: FG (messa a terra funzionale) Definizione delle porte (X05~08): Pin 1: 24 V (polo positivo dell’uscita di alimentazione, fornito da Us); Pin 2: Segnale 1 (uscita digitale); Pin 3: 0 V; Pin 4: Segnale 2 (uscita digitale); Pin 5: FG (messa a terra funzionale) Ingresso digitale: Indicatore di canale: Supportato (verde) Caratteristiche dell’ingresso: Tipo 3, livello basso (NPN) Tensione nominale: 24 V CC Segnale ‘0’: da -5 V CC a +5 V CC (linea di alimentazione Us) Segnale ‘1’: da -30 V CC a -11 V CC (linea di alimentazione Us) Tensione minima: -30 V CC Tensione massima: +5 V CC Corrente di ingresso: 2,5 mA (per il segnale '1', tensione nominale in ingresso) Ritardo di ingresso: da OFF a ON: max. 500 μs; da ON a OFF: max. 500 μs Isolamento tra i canali: Non è presente isolamento tra i canali Filtro: Configurabile Uscita digitale: Indicatore di canale: Presente (verde) Tipo di uscita: NPN, livello basso Capacità di carico: Carico resistivo: 0,5 A; Carico induttivo: 12 W; Carico lampada: 5 W Corrente di uscita nominale del Pin1: 350 mA (singolo canale) Corrente di uscita del modulo: max. 3,6 A Resistenza minima del carico: 48 Ω Corrente residua: max. 10 μA (per segnale '0') Ritardo di uscita: da OFF a ON: max. 100 μs; da ON a OFF: max. 200 μs Frequenza di commutazione (esempi): potenza nominale carico resistivo: COM1: 10 Hz; COM2: 35 Hz; COM3: 80 Hz. Potenza nominale del carico induttivo: COM1/COM2/COM3: 2,5 Hz. Potenza nominale del carico lampada: COM1: 10 Hz; COM2: 12,5 Hz; COM3: 12,5 Hz Isolamento tra i canali: Non è presente isolamento tra i canali Diagnosi e protezione: Visualizzazione dello stato: indicatore di alimentazione, stato di funzionamento, stato di comunicazione, indicatore di errore di funzionamento Funzione di diagnosi: diagnosi della comunicazione Protezione anti-inversione di polarità dell’alimentazione: supportata Rilevamento sovratensione Us: supportato (attivazione con Us > 30 V CC) Rilevamento sottotensione Us: supportato (9 V CC ≤ Us ≤ 18 V CC: attivazione) Dimensioni: 160 mm × 60 mm × 35,5 mm Peso: 305 g Temperatura di funzionamento: da -30 °C a 60 °C Temperatura di stoccaggio: da -40 °C a 85 °C Altitudine di installazione: < 2000 m ESD: scarica in aria ±15 kV, scarica da contatto ±8 kV, classe di prestazione A; IEC 61000-4-2 EFT: Porta di alimentazione ±2 kV, porta di comunicazione ±2 kV, classe di prestazione A; IEC 61000-4-4 Sovratensione: Porte di comunicazione e I/O: ±1 kV DM; Porte di alimentazione: ±0,5 kV DM, ±0,5 kV CM; classe di prestazione A; IEC 61000-4-5 RS: IEC 61000-4-3; CS: IEC 61000-4-6 Certificazione del prodotto: Certificazione CE
