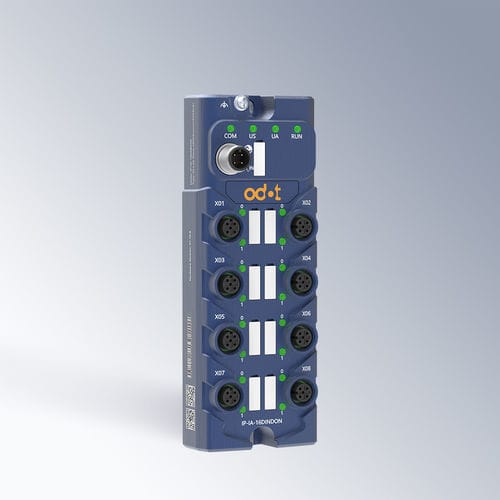

Modulo I/O digitale IP-IA-16DINDON

IO-Linka 16 I/Oper sensore

Descrizione del prodotto
L'ODOT IP-IA-16DINDON è un modulo slave IO-Link con grado di protezione IP67 per I/O distribuito industriale. Offre 16 canali digitali configurabili assegnabili singolarmente come ingressi (NPN, tipo low-side) o uscite (PNP, high-side). L'involucro compatto e lo storage dei parametri IO-Link semplificano installazione, backup e sostituzione in ambienti gravosi.

Vantaggi / Caratteristiche principali

• Configurazione I/O flessibile: 16 canali configurabili individualmente come DI o DO per ridurre varianti hardware e aumentare la flessibilità del sistema.
• Migliore affidabilità del segnale: filtraggio configurabile e funzioni di hold per ridurre interferenze elettriche e commutazioni spurie.
• Manutenzione semplificata: IO-Link Data Storage per backup e ripristino automatico dei parametri in caso di sostituzione del modulo, accelerando il commissioning.
• Progetto robusto IP67: fattore di forma compatto per integrazione distribuita in ambienti umidi o gravosi.

Scenari d'applicazione

• Sistemi di automazione di fabbrica
• Apparecchiature per produzione intelligente
• Macchine da imballaggio
• Sistemi di trasporto e movimentazione materiali
• Controllo sensori e attuatori industriali
• I/O distribuito e automazione linee di produzione

Caratteristiche / Specifiche tecniche

• Protocollo IO-Link: IO-Link V1.1 slave
• Velocità di trasmissione: default COM2 (38,4 kbps)
• Vendor ID: 0x0651
• Device ID: 0x81622F (8479279)
• Connettori: M12 A-code (porta IO-Link estremità a spillo; porte IO M12 A-code 5 pin estremità femmina)
• Assegnazione pin (alimentazione/dati): Pin1: 24 V (Us); Pin2: 24 V (Ua); Pin3: 0 V (GND); Pin4: C/Q (porte 4 pin). Porte IO (5 pin): Pin1: 24 V (Us); Pin2: Segnale 1 (DI/DO); Pin3: 0 V; Pin4: Segnale 2 (DI/DO); Pin5: FG
• Alimentazione (Us / Ua): 24 VDC
• Isolamento galvanico Us/Ua: non supportato
• Consumo modulo: Max. 50 mA @ 24 VDC
• Porte I/O / quantità: 8 porte, ciascuna con due DI/DO = 16 canali digitali configurabili
• Tipo terminale: 8 × M12 (estremità femmina)
• Ingresso digitale: Tipo 3, NPN (livello basso valido). Tensione nominale: 24 VDC. Corrente d'ingresso: 2,5 mA (segnale 1). Ritardo OFF→ON max 500 μs; ON→OFF max 500 μs. Filtro configurabile. Nessuna isolamento tra canali.
• Uscita digitale: PNP high-side. Carico resistivo 0,5 A; induttivo 12 W; lampada 5 W. Corrente nominale per pin: 350 mA. Corrente max modulo: 3,6 A. Ritardo OFF→ON max 100 μs; ON→OFF max 200 μs. Frequenze di commutazione in base a COM1/COM2/COM3 e tipo di carico.
• Diagnostica: indicatori alimentazione, running, comunicazione ed errore. Diagnostica comunicazione supportata. Protezione inversione polarità Us supportata. Rilevamento sovratensione/sottotensione supportato.
• Dimensioni: 160 mm × 60 mm × 35,5 mm
• Peso: 305 g
• Configurazione: configurazione master e software supportate; IO-Link Data Storage per backup parametri
• Ambiente: Funzionamento -30 °C a 60 °C; Stoccaggio -40 °C a 85 °C; Protezione: IP67; altitudine d'installazione < 2000 m. EMC: ESD, EFT, surge, RS/CS conformi agli standard IEC (classe di prestazione A)
• Certificazioni: CE
