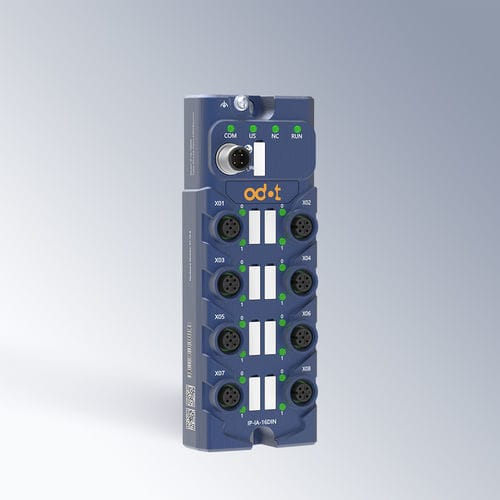

Modulo di ingresso digitale IP-IA-16DIN

IO-Linka 16 I16 canali

DESCRIZIONE PRODOTTO
Il ODOT IP-IA-16DIN è un modulo di ingresso digitale slave IO-Link V1.1 per uso industriale, con 16 canali di ingresso NPN (Tipo 3, livello basso) per l'acquisizione affidabile di segnali da sensori e interruttori. Progettato per l'automazione distribuita, il modulo offre filtraggio configurabile e funzione di mantenimento dell'ingresso per ridurre le interferenze elettriche e stabilizzare i segnali. Supporta IO-Link Data Storage per salvare e ripristinare automaticamente i parametri durante la sostituzione del dispositivo, semplificando le operazioni di manutenzione e riducendo i fermi. L'involucro compatto con grado IP67 e la connettività M12 ne facilitano l'installazione in ambienti industriali gravosi.

Caratteristiche tecniche principali

• Stabilità del segnale: filtraggio configurabile e mantenimento ingresso per minimizzare rumore e falsi segnali.
• Semplificazione della manutenzione: IO-Link Data Storage ripristina automaticamente i parametri dopo la sostituzione del modulo.
• Affidabilità operativa: diagnostica stato (alimentazione, esercizio, comunicazione, errore) e diagnostica di comunicazione per manutenzione proattiva.
• Installazione flessibile: design slave IO-Link compatto con più porte M12 per impianti distribuiti.

Specifiche tecniche

• Protocollo: IO-Link V1.1 (slave)
• Velocità di trasmissione: COM2 (38,4 kbps) predefinita
• Connettore di comunicazione: M12 A-code 4 poli (C/Q, Us, GND)
• Porte IO: 8 × M12 (5 poli) — 16 canali di ingresso digitale
• Tensione nominale di alimentazione (Us): 24 VDC
• Consumo max: 50 mA @ 24 VDC
• Tipo di ingresso: Tipo 3, livello basso (NPN)
• Soglie di segnale: "0" = -5 a +30 V (rispetto a Us); "1" = +11 a +30 V
• Corrente di ingresso (seg. "1"): 2,5 mA
• Ritardo ingresso: OFF→ON / ON→OFF max 500 μs
• Potenziale tra canali: non isolato tra canali
• Filtro: configurabile
• Protezione: protezione inversione polarità; rilevamento sovratensione (Us > 30 V) e sottotensione (9–18 V)
• Indicatori: alimentazione, esercizio, comunicazione, errore; LED canali ingresso (verde)
• Dimensioni: 160 × 60 × 35,5 mm
• Configurazione: supporto configurazione master e software; IO-Link Data Storage supportato

Scenari d'applicazione

• Sistemi di automazione industriale e linee di produzione
• Acquisizione segnali da sensori e interruttori
• Macchine di confezionamento e linee di assemblaggio
• Nastro trasportatore e sistemi di movimentazione materiali
• Manifattura intelligente / I/O distribuito
• Monitoraggio decentralizzato e diagnostica di linea

Dati tecnici

• Modello: IP-IA-16DIN
• IO-Link: V1.1 slave
• Ingressi: 16 canali digitali NPN
• Porte: 8 × M12 (5 poli); comunicazione M12 A-code 4 poli
• Alimentazione: 24 VDC; max 50 mA
• Dimensioni: 160 × 60 × 35,5 mm
• Grado di protezione: IP67
