Modulo I/O digitale IP-EC-8IA

EthernetIO-LinkEtherCAT

Panoramica

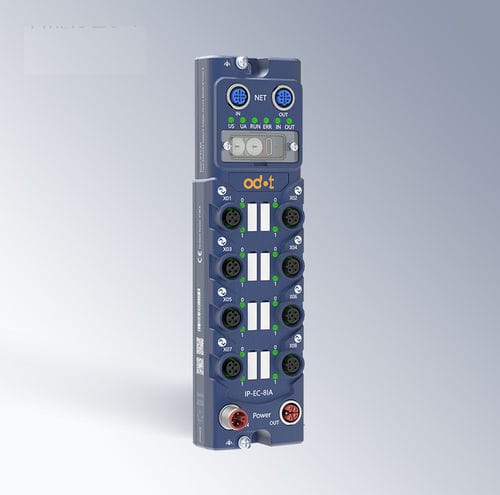

Il ODOT IP-EC-8IA è uno slave EtherCAT di livello industriale con master IO‑Link V1.1 integrato, che mette a disposizione 8 porte M12 Classe A e fino a 16 canali digitali DI/DO configurabili. Progettato per l'automazione decentralizzata, offre connettività di campo affidabile in ambienti gravosi con protezione IP67.

Descrizione del prodotto
Compatto, l'IP-EC-8IA unisce comunicazione EtherCAT e funzionalità di master IO‑Link in un involucro IP67. Ognuna delle 8 porte Class A può configurare indipendentemente Pin2 e Pin4 come ingresso o uscita digitale, agevolando l'integrazione di sensori e attuatori. Monitoraggio della temperatura integrato, diagnostica delle comunicazioni e aggiornamento firmware online semplificano la manutenzione. Le doppie porte Ethernet M12 D‑code supportano un'integrazione rapida nelle reti EtherCAT per architetture distribuite.

Vantaggi per l'automazione industriale

• Riduzione della complessità del cablaggio tramite connettività standard IO‑Link e integrazione agevolata dei dispositivi.
• Maggiore flessibilità applicativa con fino a 16 canali DI/DO configurabili su 8 porte.
• Migliore disponibilità del sistema grazie a funzioni diagnostiche e protezione termica.
• Riduzione dei costi di manutenzione evitando il potting e consentendo aggiornamenti firmware online.

Specifiche tecniche
Alimentazione:
- Tensione Us nominale: 24 V DC
- Corrente Us: Max. 8 A
- Tensione Ua nominale: 24 V DC
- Corrente Ua: Max. 8 A
- Interfaccia di alimentazione: 2 × M12 L‑code 5 pin (una estremità pin ingresso, una estremità foro uscita)
- Assegnazione pin M12 (estremità pin/estremità foro): Pin1: Us+; Pin2: Ua-; Pin3: Us-; Pin4: Ua+; Pin5: FG
- Consumo modulo: Max. 200 mA @ 24 V DC

Porta rete:
- 2 × M12 D‑code 4 pin (1 IN, 1 OUT)
- Assegnazione rete: Pin1: Tx+; Pin2: Rx+; Pin3: Tx-; Pin4: Rx-

Porte IO‑Link Classe A:
- Quantità: 8 × M12 A‑code 5 pin (estremità foro)
- Definizione pin: Pin1: 24 VDC (Us+); Pin2: I/Q (DI/DO configurabile); Pin3: GND (Us-); Pin4: C/Q (IO‑Link/DI/DO configurabile); Pin5: NC
- Valori di uscita: Pin1/Pin3 1.6 A; Pin2/Pin3 2 A

Comunicazione & IO‑Link:
- Supporto protocollo EtherCAT per comunicazione real‑time
- Dimensione Fieldbus I/O: Input max 1024 bytes; Output max 1024 bytes
- Site alias: DIP switch
- Standard IO‑Link: IO‑Link V1.1 master
- Velocità di trasmissione: COM1 (4,8 kbps), COM2 (38,4 kbps), COM3 (230,4 kbps) con supporto adattativo
- Lunghezza max IO‑Link: 20 m punto‑a‑punto

Meccanica / Ambientale:
- Protezione: IP67 (polvere, umidità, ambienti con presenza di olio)
- Funzionalità integrate: monitoraggio temperatura, diagnostica comunicazioni, aggiornamento firmware online senza smontaggio
- Interfaccia di rete: 2 × M12 D‑Code 4 pin (1 IN, 1 OUT)
- Dimensioni: 214 mm × 60 mm × 35,5 mm

Scenari applicativi
L'IP-EC-8IA è adatto per l'automazione di fabbrica, linee di produzione automotive, movimentazione materiali, macchine per imballaggio, celle di produzione intelligenti, automazione logistica e di magazzino, sistemi di controllo di processo e integrazione sensore/attuatore che richiedono integrazione IO‑Link decentralizzata.

Caratteristiche tecniche

• Modello: IP-EC-8IA
• Marca: ODOT
• Protezione: IP67
• Porte IO‑Link: 8 × Classe A (M12 A‑code 5 pin)
• Canali DI/DO configurabili: fino a 16 (Pin2/Pin4 configurabili)
• Protocollo: EtherCAT (slave)
• Dimensione Fieldbus I/O: Input max 1024 bytes; Output max 1024 bytes
• Alimentazione: 24 V DC (Us e Ua), Us max 8 A, Ua max 8 A
• Consumo modulo: Max. 200 mA @ 24 V DC
• Porte di rete: 2 × M12 D‑code (1 IN, 1 OUT)
• Standard IO‑Link: IO‑Link V1.1 master
• Velocità supportate: COM1 / COM2 / COM3 (adattivo)
• Lunghezza max IO‑Link: 20 m punto‑a‑punto
• Dimensioni: 214 mm × 60 mm × 35,5 mm
• Valori di uscita: Pin1/Pin3 1.6 A; Pin2/Pin3 2 A
