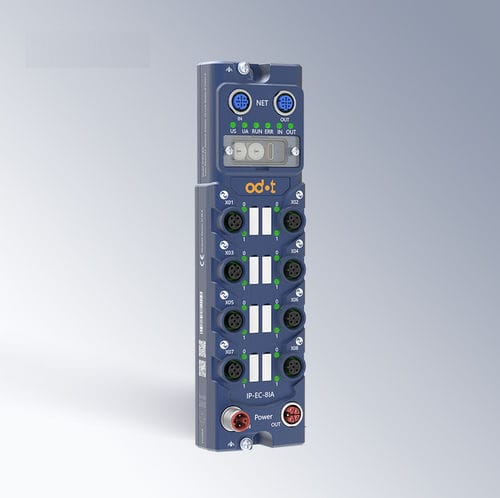

Modulo I/O digitale IP-EC-8IA

EtherCATIO-Linka 8 I/O

DESCRIZIONE PRODOTTO
Il ODOT IP-EC-8IA è un modulo slave EtherCAT e master IO-Link V1.1.4 in custodia IP67 progettato per l'automazione industriale decentralizzata. Integra la comunicazione EtherCAT con otto porte IO-Link Classe A (M12 A‑code 5 pin); ogni porta può configurare indipendentemente il pin 2 e il pin 4 come ingresso o uscita digitale, permettendo il collegamento flessibile di sensori, attuatori e dispositivi intelligenti. Il modulo supporta fino a 16 canali DI/DO configurabili, monitoraggio della temperatura integrato, diagnostica di comunicazione e aggiornamenti firmware online senza smontaggio. Due porte Ethernet M12 D‑Code (IN/OUT) consentono una semplice integrazione in rete EtherCAT e lo scambio di dati in tempo reale ad alta velocità.

CARATTERISTICHE PRINCIPALI

• 8 porte master IO-Link Classe A (M12 A‑code 5 pin)
• Fino a 16 canali DI/DO configurabili (Pin2/Pin4 configurabili)
• Dispositivo slave EtherCAT per integrazione fieldbus in tempo reale
• Protezione IP67 per ambienti industriali gravosi
• 2 porte Ethernet M12 D‑Code (IN/OUT) per EtherCAT
• Supporta IO-Link COM1/COM2/COM3 con velocità di trasferimento adattive
• Monitoraggio della temperatura integrato e diagnostica di comunicazione
• Aggiornamento firmware online

VANTAGGI PER L'AUTOMAZIONE INDUSTRIALE

• Riduzione della complessità di cablaggio tramite standardizzazione IO-Link
• Maggiore flessibilità del sistema grazie ai canali DI/DO configurabili
• Maggiore disponibilità con diagnostica avanzata e protezione termica
• Riduzione degli sforzi e dei costi di manutenzione grazie alle scelte progettuali (processo senza potting)

SCENARI DI APPLICAZIONE

• Automazione di stabilimento
• Linee di produzione automotive
• Sistemi di movimentazione materiali e logistica
• Macchine per l'imballaggio
• Apparecchiature per produzione intelligente
• Integrazione di sensori e attuatori

SPECIFICHE TECNICHE
Modello: IP-EC-8IA
Grado di protezione: IP67
Alimentazione: 24 V DC (Us/Ua); consumo modulo max. 200 mA @ 24 V DC
Interfaccia di alimentazione: 2 × M12 L‑code 5 pin (input/output) con definizione pin Us/Ua
Porte di rete: 2 × M12 D‑code 4 pin (1 IN, 1 OUT) per EtherCAT
Porte IO-Link: 8 × M12 A‑code 5 pin (Classe A); Pin1: 24 VDC, Pin2: I/Q DI/DO configurabile, Pin3: GND, Pin4: IO-Link/DI/DO configurabile, Pin5: NC
Corrente di uscita per porta: Pin1/Pin3 1,6 A nominale; Pin2/Pin3 2 A nominale
Protocollo IO-Link: IO-Link V1.1 master; velocità COM1 (4,8 kbps), COM2 (38,4 kbps), COM3 (230,4 kbps); supporto velocità adattiva
Lunghezza massima linea IO-Link: 20 m (punto a punto)
Fieldbus: EtherCAT slave; byte I/O input max. 1024, output max. 1024
Dimensioni: 214 × 60 × 35,5 mm
