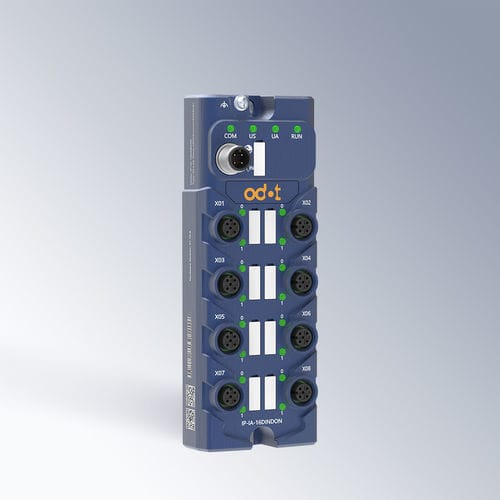

Modulo I/O digitale IP-IA-16DINDON

IO-Linka 16 I/Odistribuito

DESCRIZIONE DEL PRODOTTO
Il IP-IA-16DINDON è un modulo slave IO-Link V1.1 di I/O digitali progettato per l'acquisizione di segnali industriali e il controllo distribuito. Fornisce 16 canali configurabili che possono essere assegnati come ingressi digitali NPN o come uscite digitali, consentendo una mappatura I/O flessibile per diversi requisiti di automazione. Il modulo integra filtraggio configurabile e mantenimento dell'ingresso per migliorare la stabilità dei segnali e ridurre le interferenze.
Il dispositivo supporta la funzione IO-Link Data Storage per il backup e il ripristino automatico dei parametri durante la sostituzione del modulo, semplificando la manutenzione e riducendo i tempi di inattività. Dimensioni compatte e grado di protezione IP67 permettono l'installazione in ambienti ostili o ristretti.

Vantaggi per l'automazione industriale

• Configurazione I/O flessibile: 16 canali configurabili riducono la necessità di più moduli specializzati e semplificano la gestione dell'inventario.
• Maggiore affidabilità del segnale: filtraggio configurabile e mantenimento dell'ingresso riducono il rumore elettrico e stabilizzano i segnali digitali.
• Manutenzione semplificata: IO-Link Data Storage ripristina automaticamente i parametri durante le sostituzioni, riducendo i tempi di messa in servizio.
• Integrazione distribuita efficiente: design compatto da slave IO-Link facilita l'installazione in architetture di controllo distribuite.

Specifiche tecniche
Modello: IP-IA-16DINDON
Protocollo: IO-Link V1.1 (slave), Vendor ID: 0x0651, Device ID: 0x81622F (8479279)
Velocità di trasferimento: Default COM2 (38,4 kbps)
Porte I/O: 8 × M12 (5 pin, femmina), ogni porta fornisce due segnali configurabili — totale 16 canali digitali
Tipi di canale: DI/DO configurabili — DI: NPN (Tipo 3, livello basso valido); DO: PNP (livello alto)
Alimentazione: Us = 24 VDC; Ua = 24 VDC; isolamento galvanico Us/Ua: non supportato
Consumo modulo: Max. 50 mA @ 24 VDC
Ingresso digitale: Tensione nominale 24 VDC; corrente di ingresso 2,5 mA (segnale “1”); filtro configurabile; ritardo ingresso OFF→ON max 500 μs, ON→OFF max 500 μs; nessuna isolamento tra canali
Uscita digitale: Corrente max per canale 350 mA; modulo max 3,6 A; carico resistivo 0,5 A; carico induttivo 12 W; carico lampada 5 W; OFF→ON max 100 μs, ON→OFF max 200 μs; corrente residua max 10 μA (segnale “0”)
Definizione pin: Porta comunicazione M12 A-code 4 pin (Pin1: 24V Us, Pin2: 24V Ua, Pin3: 0V GND, Pin4: C/Q); porte I/O M12 5 pin per porta (Pin1: 24V da Us, Pin2: Segnale1 DI/DO, Pin3: 0V, Pin4: Segnale2 DI/DO, Pin5: FG)
Protezione e rilevamento: Protezione anti-inversione Us, rilevamento sovratensione (Us > 30 VDC), rilevamento sottotensione (scatto 9–18 VDC)
Dimensioni e peso: 160 × 60 × 35,5 mm; 305 g
Temperatura operativa: -30 °C a 60 °C; Temperatura di stoccaggio: -40 °C a 85 °C; Altitudine di installazione: < 2000 m
Classe di protezione: IP67
EMC e immunità: ESD aria ±15 kV / contatto ±8 kV (IEC 61000-4-2); EFT alimentazione/comunicazione ±2 kV (IEC 61000-4-4); Surge comunicazione & I/O ±1 kV DM, alimentazione ±0,5 kV DM/±0,5 kV CM (IEC 61000-4-5); norme RS/CS: IEC 61000-4-3 / IEC 61000-4-6
Diagnostica: Indicatori di alimentazione, funzionamento, comunicazione ed errore; diagnostica di comunicazione supportata
Certificazione: CE

Applicazioni

• Automazione di impianti e controllo macchine
• Apparecchiature di produzione intelligenti
• I/O distribuite per sistemi discreti e di processo

Conformità & ambiente
Grado di protezione IP67; Grado di inquinamento come da documentazione tecnica; Conformità EMC secondo la serie IEC 61000; Marcatura CE
