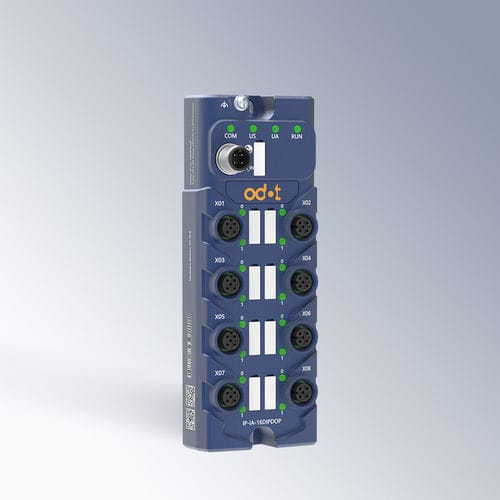

Modulo I/O digitale IP-IA-16DIPDOP

IO-Linka 16 I/OIP67

Descrizione del prodotto
Il IP-IA-16DIPDOP è un modulo slave IO-Link V1.1 per acquisizione e controllo di segnali digitali in ambito industriale. Integra 16 canali digitali PNP configurabili in un involucro compatto IP67, consentendo di impostare ogni canale come ingresso (DI) o uscita (DO) per semplificare il cablaggio e ridurre il numero di componenti.

Il modulo supporta filtraggio configurabile e mantenimento d'ingresso per ridurre le interferenze elettriche e stabilizzare l'acquisizione dei segnali. La funzione di IO-Link Data Storage memorizza e ripristina automaticamente i parametri durante la sostituzione per minimizzare i tempi di fermo. Il modulo utilizza alimentazioni Us e Ua separate a 24V e fornisce connettori M12 per l'integrazione in architetture di I/O distribuite.

Caratteristiche tecniche principali

• 16 canali DI/DO PNP configurabili in un unico slave IO-Link
• Filtraggio e mantenimento d'ingresso configurabili per migliorare la stabilità del segnale
• IO-Link Data Storage per il ripristino automatico dei parametri alla sostituzione
• Design compatto IP67 per installazione in ambienti gravosi

Specifiche tecniche
Protocollo: IO-Link V1.1 (slave)
Velocità di trasferimento: COM2 (38,4 kbps) predefinito
Vendor ID / Device ID: 0x0651 / 0x81624F (8479311)
Connettore di campo: M12 A-code 4 pin (spillo); Pin1: Us 24V; Pin2: Ua 24V; Pin3: 0V; Pin4: C/Q
Alimentazione: Us = 24VDC, Ua = 24VDC; isolamento galvanico Us/Ua: non supportato
Consumo modulo: max. 50 mA @ 24VDC
Porti IO: 8 × M12 (A-code 5 pin, presa), ogni porta contiene due DI/DO configurabili (totale 16)
Ingresso digitale: PNP tipo 3; 24VDC nominale; corrente d'ingresso 2,5 mA; filtro configurabile; ritardo ingresso max 500 μs
Uscita digitale: PNP livello alto; uscita nominale per canale 350 mA; uscita max modulo 3,6 A; carico resistivo 0,5 A; induttivo 12 W; lampada 5 W; ritardo OFF→ON max 100 μs, ON→OFF max 200 μs
Diagnostica: indicatori alimentazione, funzionamento, comunicazione ed errore; diagnostica comunicazione; protezione inversione polarità Us; rilevamento sovra/sotto tensione
Meccanica & ambiente: 160 × 60 × 35,5 mm; peso 305 g; funzionamento −30 °C a 60 °C; immagazzinamento −40 °C a 85 °C; protezione IP67; altitudine installazione < 2000 m
EMC & sicurezza: ESD ±15 kV aria / ±8 kV contatto; EFT ±2 kV; livelli surge conformi alla serie IEC 61000; certificazione CE

Riepilogo tecnico

• Modello: IP-IA-16DIPDOP
• Canali: 16 DI/DO configurabili (PNP)
• Protocollo: IO-Link V1.1 (slave)
• Alimentazione: Us/Ua = 24VDC
• Protezione: IP67
• Dimensioni: 160 × 60 × 35,5 mm; Peso: 305 g
• Uscita max modulo: 3,6 A; per canale: 350 mA
