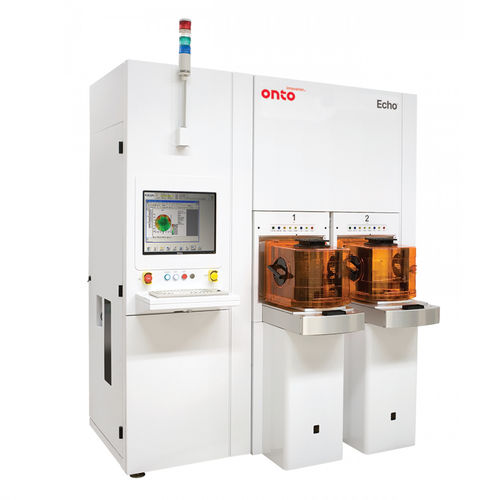

Sistema di metrologia per wafer Echo™

per semiconduttori

La tecnologia a ultrasuoni a picosecondi, o tecnologia PULSE™, è lo standard industriale per la metrologia dei film metallici. Il sistema Echo™ è l'ultima novità della famiglia di prodotti di metrologia acustica di Onto Innovation ed è progettato per estendere la leadership in diversi segmenti di dispositivi all'avanguardia Panoramica del prodotto Il sistema Echo è uno strumento completo per la metrologia in linea di film metallici per la misurazione di film metallici singoli e multistrato in dispositivi logici, di memoria, di imballaggio avanzato e di semiconduttori speciali all'avanguardia. L'innovativo design dell'ottica estende la gamma dinamica di misurazione dello spessore del film da 50Å a 35µm su un'unica piattaforma e offre la possibilità di misurare strutture NAND 3D avanzate ad alto rapporto d'aspetto. Il software Expert Applications System (EASy™) offre flessibilità per lo sviluppo di algoritmi definiti dall'utente per la modellazione di complessi stack multistrato. Il sistema Echo amplia anche la capacità di caratterizzazione dei materiali dei sistemi tecnologici PULSE. Oltre al modulo di Young dei film dielettrici a bassa k nel BEOL e alle maschere rigide di carbonio amorfo nelle NAND 3D, il sistema Echo include un'elettronica e algoritmi aggiornati per il monitoraggio degli impianti e la caratterizzazione della conduttività termica. Le dimensioni ridotte dello spot, combinate con misure rapide, consentono la mappatura completa del wafer con un'esclusione del bordo di 0,5 mm, migliorando i giri di informazioni e la qualità delle informazioni durante lo sviluppo e l'ottimizzazione del processo. Specifiche tecniche - Misure optoacustiche in linea con laser ultrarapido a femtosecondi - Le dimensioni ridotte dello spot (8x10µm) consentono di effettuare misurazioni in un sito di 15µm - Spessore tipico dei film metallici da 50Å a 35µm - Elevata produttività fino a 60wph
