Modulo di uscita digitale GRV-ODCSRC-24

a 24 I/OEPICdi automatizzazione

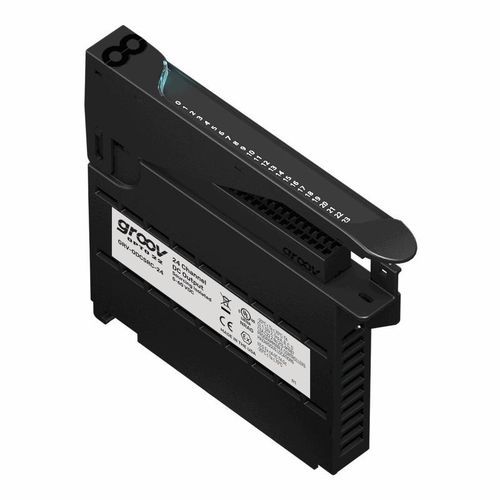

Il modulo di uscita DC in sourcing groov EPIC GRV-ODCSRC-24 di Opto 22 fornisce 24 uscite DC indipendenti in sourcing per applicazioni di controllo e monitoraggio industriale.

Caratteristiche principali

• 24 canali di uscita DC discreti in sourcing, adatti alla commutazione di carichi esterni.
• Il coperchio del modulo include un indicatore LED e un pad touch che visualizza le informazioni del modulo e gli schemi di cablaggio sul processore groov EPIC.
• Si monta in un telaio groov EPIC con processore GRV-EPIC-PR1 e opera insieme ad altri moduli I/O groov (discreti, analogici, seriali) per realizzare la combinazione di I/O richiesta.
• Indicato per OEM, costruttori di macchine, controllo di processo, monitoraggio macchine, monitoraggio energia, manutenzione predittiva, installazioni remote (acque/acque reflue, oil & gas), SCADA e applicazioni IIoT.
• I moduli sono certificati UL/cUL e conformi ad ATEX, Bassa Tensione, EMC CE, RoHS, DFARS, CB Scheme e UKCA; testati due volte in fabbrica prima della spedizione; garanzia a vita sulla maggior parte dei moduli.

Specifiche tecniche

• Modello: GRV-ODCSRC-24
• Numero di canali: 24
• Intervallo di tensione (nominale): 12–24 VDC
• Intervallo di tensione (massimo): 5–60 VDC
• Corrente nominale (per canale): 0,4 A
• Corrente di sovraccarico: 1,5 A per 1,0 secondo
• Fusibile max consigliato (rapido) / interruttore: 2 A, 60 VDC per canale o 20 A, 60 VDC comune
• Carico minimo: 5,0 mA
• Caduta di tensione in uscita: 0,3 V max a 0,4 A
• Perdita a stato OFF (per canale): <10 µA (@ 60 V, 70 °C)
• Tensione di blocco di picco: 60 V DC
• Periodo TPO (min, max, risoluzione): 0,005 s, 429496,7296 s, 0,001 s
• Tempo di accensione / spegnimento: 2,5 ms
• Isolamento (field-to-logic): 300 V operativo, 1500 V transitorio
• Isolamento (canale-a-canale): Nessuno
• Assorbimento del telaio: 1,2 W
• Versione minima firmware groov EPIC: 1.0.0
• Versione minima PAC Project: 10.0000
• Versione minima del pacchetto libreria per CODESYS: 1.0.0.0
• Dimensione cavo: 28–14 AWG
• Lunghezza spelatura: 0,315–0,354 pollici (8–9 mm)
• Coppia, vite connettore: 2,5 in‑lb (0,28 N‑m)
• Coppia, vite di fissaggio: 3,5 in‑lb (0,4 N‑m)
• Temperatura (esercizio): -20 °C a +70 °C
• Temperatura (stoccaggio): -40 °C a +85 °C
• Umidità relativa (senza condensazione): 5–95%
• MTBF (min., 25 °C): 1,2 Mhrs
• Omologazioni: UL/cUL (Class 1, Div 2); CE: ATEX (Categoria 3, Zona 2) e RoHS; DFARS; CB Scheme; UKCA
• Garanzia: a vita
