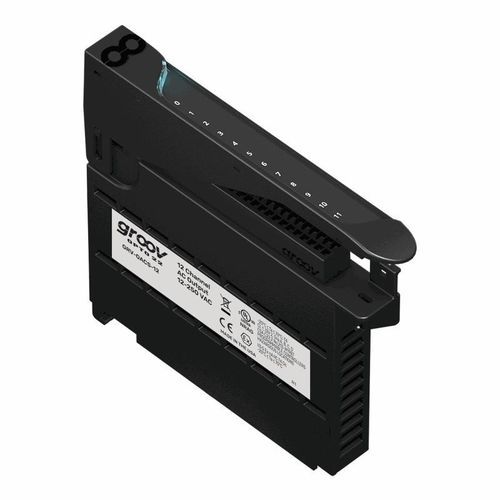

Modulo di uscita digitale GRV-OACS-12

con 12 usciteEPICdi automatizzazione

Panoramica

Il GRV-OACS-12 è un modulo di uscita discreta AC digitale per groov EPIC® che fornisce 12 canali on/off per commutare carichi AC da 12 a 250 VAC. Progettato per applicazioni di semplice commutazione on/off, include protezione contro i transienti e commutazione a zero crossing per ridurre i transienti di commutazione.

Compatibilità e funzionamento

Il modulo si monta su un telaio groov EPIC con processore GRV-EPIC-PR1. Il coperchio del modulo include un indicatore LED di stato e una zona touch; toccando la zona, il processore groov EPIC visualizza informazioni sul modulo, specifiche e schema di cablaggio.

Specifiche

• Numero di canali: 12
• Tensione di linea: 12–250 VAC
• Corrente nominale per canale: 0,5 A per canale
• Fusibile o interruttore consigliato massimo: 2 A 250 VAC per canale; 6 A 250 VAC comune
• Corrente minima di carico: 20 mA
• Caduta di tensione in uscita: 1 V
• Perdita a circuito aperto a tensione nominale (60 Hz): 1,25 mA @ 240 VAC; 0,7 mA @ 120 VAC
• Tensione di blocco di picco: 500 V
• Frequenza di funzionamento: 40 a 60 Hz, 400 Hz
• Tempo di accensione: ≤ 1/2 ciclo (zero crossing)
• Tempo di spegnimento: ≤ 1/2 ciclo (zero crossing)
• Periodo TPO: N/A per GRV-OACS-12
• Indicazioni di qualità: Nessuna
• Isolamento (campo-a-logica): 300 V in servizio, 1500 V transitorio (1 minuto)
• Isolamento (canale-a-canale): Nessuno
• Consumo telaio: 1,3 W
• Versione minima firmware groov EPIC: 1.0.0
• Versione minima PAC Project: 10.0000
• Versione minima del pacchetto libreria per CODESYS: 1.0.0.0
• Sezione conduttore: 28–14 AWG
• Lunghezza spelatura: 0,315–0,354 pollici (8–9 mm)
• Coppia, vite connessione: 2,5 in-lb (0,28 N·m)
• Coppia, vite di fissaggio: 3,5 in-lb (0,4 N·m)
• Temperatura di esercizio: -20 °C a +70 °C
• Temperatura di immagazzinaggio: -40 °C a +85 °C
• Umidità relativa (senza condensa): 5–95%
• MTBF (min., 25 °C): 1,2 Mhrs
• Omologazioni: UL/cUL (Class 1, Div 2); CE: ATEX (Categoria 3, Zona 2) e RoHS; DFARS; CB Scheme; UKCA
• Garanzia: Lifetime (Opto 22)

Applicazioni e vantaggi

Adatto a quadri di controllo industriali e I/O macchina che richiedono commutazione AC semplice on/off. La commutazione a zero crossing e la protezione dai transienti riducono lo stress elettrico sui carichi e le interferenze verso l'equipaggiamento collegato.

Conformità e fornitura

Il GRV-OACS-12 è certificato UL/cUL e conforme ad ATEX, Direttiva Bassa Tensione, EMC CE e UKCA. È testato in fabbrica e coperto dalla garanzia Lifetime di Opto 22 per i moduli applicabili.
