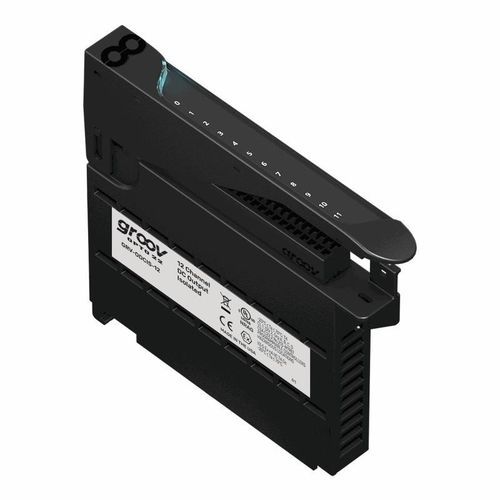

Modulo di uscita digitale GRV-ODCIS-12

con 10 uscite digitaliEPICdi automatizzazione

Panoramica
Il GRV-ODCIS-12 è un modulo di uscita DC digitale groov EPIC® che fornisce 12 canali isolati per il commutamento on/off di carichi DC separati. Supporta un intervallo di tensione di 5–60 VDC e dispone di LED per canale oltre a un LED di stato del modulo con zona sensibile al tocco che visualizza informazioni sul modulo e lo schema di cablaggio sul processore groov EPIC. Il modulo si monta sul telaio groov EPIC insieme ad altri moduli I/O e a un processore GRV-EPIC-PR1.

Caratteristiche principali

• 12 canali di uscita DC isolati (ogni canale commuta un carico DC separato)
• Intervallo di tensione: 5–60 VDC (nominale 5–48 VDC)
• Isolamento canale-a-canale e campo-a-logica: 300 V in servizio, 1500 V transitorio (1 minuto)
• LED per canale per il troubleshooting; LED sul coperchio del modulo e zona sensibile al tocco che mostra informazioni del modulo e schema di cablaggio sul processore groov EPIC
• Commutazione solo on/off (nessuna funzione di totalizzazione/pulsazione su questo modello)
• Montaggio su telaio groov EPIC con altri moduli I/O e processore GRV-EPIC-PR1
• Certificato UL/cUL; conforme alle direttive ATEX, Bassa Tensione, EMC CE e UKCA
• Testato in fabbrica due volte prima della spedizione; la maggior parte dei moduli garantita a vita

Applicazioni

• OEM e progettisti di macchine
• Controllo di processo e monitoraggio macchine
• Monitoraggio di potenza ed energia
• Manutenzione predittiva e installazioni remote (acqua/depurazione, petrolio & gas)
• SCADA e IoT industriale

Specifiche tecniche

• Modello: GRV-ODCIS-12
• Numero di canali: 12
• Intervallo di tensione (nominale): 5–48 VDC
• Intervallo di tensione (max): 5–60 VDC
• Corrente nominale: 400 mA per canale o 4,8 A per modulo (a 70 °C)
• Corrente di spunto: 5 A picco per 1 secondo
• Fusibile/interruttore massimo consigliato (rapido): 3 A 60 VDC / canale, 6 A 60 VDC / modulo
• Carico minimo: 20 mA
• Caduta di tensione in uscita: 1,2 V max.
• Perdita in stato OFF: 1 mA a 60 V
• Tensione di blocco di picco: 60 V
• Periodo TPO: N/A per GRV-ODCIS-12 (funzione disponibile su GRV-ODCI-12)
• Tempo di commutazione on/off: N/A per GRV-ODCIS-12
• Isolamento (campo-a-logica): 300 V in servizio, 1500 V transitorio (1 minuto)
• Isolamento (canale-a-canale): 300 V in servizio, 1500 V transitorio (1 minuto)
• Consumo chassis: 1,2 W
• Versione minima firmware groov EPIC: 1.0.0
• Versione minima PAC Project: 10.0000
• Versione minima Library Package per CODESYS: 1.0.0.0
• Sezione conduttore: 28–14 AWG
• Lunghezza spelatura: 0,315–0,354 inches (8–9 mm)
• Coppia, vite connettore: 2.5 in-lb (0.28 N·m)
• Coppia, vite di blocco: 3.5 in-lb (0.4 N·m)
• Temperatura di esercizio: -20 °C a +70 °C
• Temperatura di stoccaggio: -40 °C a +85 °C
• Umidità relativa (senza condensazione): 5–95%
• MTBF (minimo, 25 °C): 1,2 milioni di ore
• Omologazioni: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) e RoHS; DFARS; CB Scheme; UKCA
• Garanzia: Lifetime
