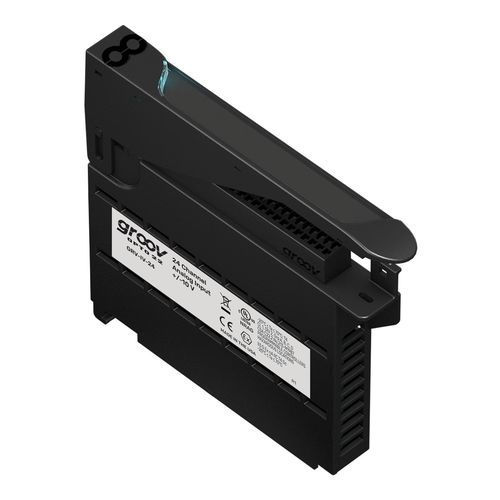

Modulo di ingresso analogico GRV-IV-24

a 24 I/Oconvertitore di segnale analogicodi tensione

Panoramica

Il GRV-IV-24 è un modulo di ingresso tensione analogica per il sistema groov EPIC® che offre misure ad alta risoluzione su più intervalli di tensione selezionabili. Si installa su un telaio groov EPIC ed è progettato per applicazioni industriali di monitoraggio e controllo che richiedono più canali e intervalli di ingresso flessibili.

Intervalli di ingresso configurabili

• ±160,0 V CC
• ±80,0 V CC
• ±40,0 V CC
• ±20,0 V CC
• ±10,0 V CC
• ±5,0 V CC
• ±2,5 V CC
• ±1,25 V CC

Principali caratteristiche e elementi funzionali

• Progettato per il sistema groov EPIC®: si monta su un telaio groov EPIC insieme a un processore GRV-EPIC-PR1 e altri moduli I/O.
• 24 canali di ingresso; ogni canale può essere configurato su uno degli otto intervalli indicati. Tutti i canali condividono un terminale di riferimento comune.
• Il coperchio del modulo include un indicatore LED e una superficie touch; toccando la superficie il processore groov EPIC visualizza informazioni sul modulo, specifiche e schema di cablaggio.
• Alta risoluzione: intervallo a 20 bit (1.048.576 conteggi) con precisione ±0,1% della scala completa.
• Filtraggio dei dati analogici e software: filtraggio hardware e opzioni software Simple Moving Average (SMA) e Weighted Average; SMA configurabile dove supportato.
• Testato in fabbrica e fornito con garanzia a vita.
• Conformità e sicurezza: certificato UL/cUL; conforme a ATEX, Direttiva sulla bassa tensione, EMC CE, RoHS e UKCA.
• Adatto per OEM, costruttori di macchine, controllo di processo, monitoraggio energetico, manutenzione predittiva, installazioni remote (acque reflue, petrolio e gas), SCADA e applicazioni IIoT.

Specifiche tecniche

• Modello (commerciale): GRV-IV-24
• Produttore / Marca: Opto 22
• Numero di canali: 24
• Risoluzione: Intervallo / 1.048.576 (20 bit)
• Precisione: ±0,1% della scala completa
• Impedenza di ingresso (nominale): 9,7 MΩ
• Filtro di ingresso (analogico): -3 dB a 46 Hz
• Filtraggio analogico (hardware): -3 dB @ 2,4 Hz; -25 dB @ 60 Hz
• Filtraggio software: Simple Moving Average (SMA) e Weighted Average (SMA: 1 a 32 letture o fino a 4096 dove supportato)
• Tempo di aggiornamento dati: 450 ms
• Tempo di risposta a gradino di ingresso: 450 ms × valore SMA (es.: 14,4 s con SMA = 32; SMA predefinito = 4)
• Reiezione modo comune: > -120 dB
• Ingresso massimo sopportabile: 300 V
• Tensione massima di modo comune operativa: 250 V
• Isolamento (campo-a-logica): 300 V in servizio, 1500 V transitorio (1 minuto)
• Isolamento (canale-a-canale): 300 V tra il gruppo di canali 0–11 e il gruppo 12–23 (assenza di isolamento per singolo canale)
• Consumo sul telaio: 1,0 W
• Sezione conduttore: AWG 28–14
• Lunghezza spelatura: 0,315–0,354 in (8–9 mm)
• Coppia, vite di collegamento: 2,5 in-lb (0,28 N·m)
• Coppia, vite di fissaggio: 3,5 in-lb (0,4 N·m)
• Temperatura di funzionamento: -20 °C a +70 °C
• Temperatura di immagazzinamento: -40 °C a +85 °C
• Umidità relativa (senza condensa): 5–95%
• MTBF (minimo, 25 °C): 1,2 Mhrs
• Versione firmware minima groov EPIC richiesta: 1.0.0
• Versione minima PAC Project: 10.0000
• Versione minima del pacchetto libreria per CODESYS: 1.0.0.0
• Omologazioni: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) e RoHS; DFARS; CB Scheme; UKCA
• Garanzia: a vita
