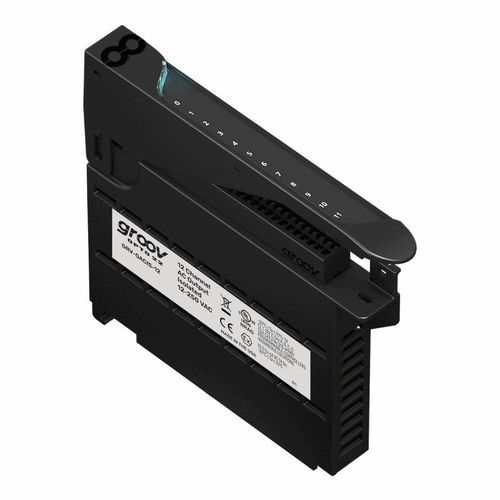

Modulo di uscita digitale GRV-OACIS-12

con 12 usciteEPICdi sorveglianza e di controllo di energia

Panoramica

Il GRV-OACIS-12 è un modulo di uscita AC digitale per groov EPIC che fornisce 12 canali indipendenti on/off per commutare carichi 12–250 VAC. È destinato ad applicazioni di commutazione semplici e a basso costo e integra protezione contro i transienti e commutazione a passaggio per zero per ridurre i transitori di commutazione e proteggere l'elettronica di controllo.

Caratteristiche principali

• 12 canali di uscita AC discreti e indipendenti (solo on/off)
• Accensione a tensione zero e spegnimento a corrente zero (commutazione passaggio per zero) per minimizzare i transitori
• Isolamento campo-a-logica 300 V in esercizio e protezione transitoria 1500 V (1 minuto)
• Coperchio del modulo con indicatore LED e pannello sensibile al tocco per visualizzare informazioni sul modulo e schemi di cablaggio tramite il processore groov EPIC
• Si monta sul telaio groov EPIC; compatibile con il processore GRV-EPIC-PR1 e altri moduli groov I/O
• Elencato UL/cUL; conforme a ATEX, Bassa Tensione, EMC CE e direttive UKCA; RoHS e altre approvazioni
• Testato in fabbrica due volte prima della spedizione; la maggior parte dei moduli ha garanzia a vita

Applicazioni

• Progettazione OEM e macchine
• Controllo di processo e monitoraggio delle macchine
• Monitoraggio di potenza ed energia
• Manutenzione predittiva e installazioni remote (acque, acque reflue, petrolio e gas)
• Applicazioni SCADA e IIoT

Specifiche tecniche

• Modello: GRV-OACIS-12
• Numero di canali: 12
• Tensione di linea: 12–250 VAC
• Corrente nominale (per canale): 0,5 A
• Fusibile o interruttore massimo consigliato: 2 A 250 VAC per canale; 6 A 250 VAC comune
• Corrente minima di carico: 20 mA
• Caduta di tensione in uscita: 1 V
• Perdite a circuito aperto alla tensione nominale (60 Hz): 1,25 mA @ 240 VAC; 0,7 mA @ 120 VAC
• Tensione di blocco di picco: 500 V
• Frequenza operativa: 40 a 60 Hz; 400 Hz
• Tempo di accensione/spegnimento: ≤ 1/2 ciclo (passaggio per zero)
• Periodo TPO: N/A per GRV-OACIS-12
• Isolamento (campo-a-logica): 300 V in esercizio; 1500 V transitorio (1 minuto)
• Isolamento (canale-a-canale): 300 V in esercizio
• Consumo telaio: 1,3 W
• Versione minima firmware groov EPIC: 1.0.0
• Versione minima PAC Project: 10.0000
• Pacchetto libreria minimo per CODESYS: 1.0.0.0
• Dimensione fili: 28–14 AWG
• Lunghezza sguainatura: 0,315–0,354 in (8–9 mm)
• Coppia, vite connettore: 2,5 in-lb (0,28 N·m)
• Coppia, vite di fissaggio: 3,5 in-lb (0,4 N·m)
• Temperatura (esercizio): -20 °C a +70 °C
• Temperatura (stoccaggio): -40 °C a +85 °C
• Umidità relativa (senza condensa): 5–95%
• MTBF (minimo, 25 °C): 1,2 Mhrs
• Omologazioni: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) e RoHS; DFARS; CB Scheme; UKCA
• Garanzia: A vita
