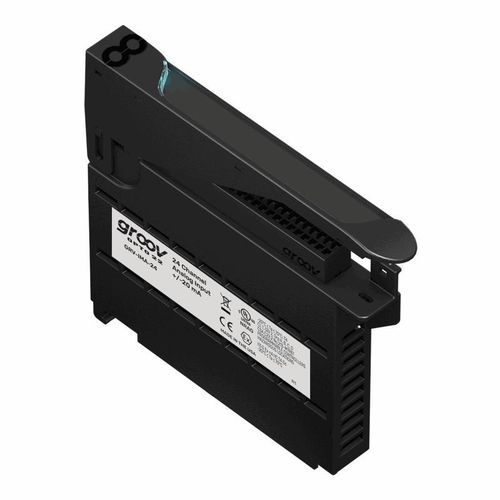

Modulo di ingresso analogico GRV-IMA-24
a 24 I/Odi correntedi automatizzazione

Modulo di ingresso analogico - GRV-IMA-24 - Opto 22 - a 24 I/O / di corrente / di automatizzazione
Modulo di ingresso analogico - GRV-IMA-24 - Opto 22 - a 24 I/O / di corrente / di automatizzazione
Modulo di ingresso analogico - GRV-IMA-24 - Opto 22 - a 24 I/O / di corrente / di automatizzazione - immagine - 2
Modulo di ingresso analogico - GRV-IMA-24 - Opto 22 - a 24 I/O / di corrente / di automatizzazione - immagine - 3
Modulo di ingresso analogico - GRV-IMA-24 - Opto 22 - a 24 I/O / di corrente / di automatizzazione - immagine - 4
Modulo di ingresso analogico - GRV-IMA-24 - Opto 22 - a 24 I/O / di corrente / di automatizzazione - immagine - 5
Modulo di ingresso analogico - GRV-IMA-24 - Opto 22 - a 24 I/O / di corrente / di automatizzazione - immagine - 6
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di segnale
analogico
Numero di ingressi/uscite
a 24 I/O
Applicazioni
di corrente, di automatizzazione, per sensore, per raccolta dati, per sistema di monitoraggio
Montaggio
su guida DIN
Altre caratteristiche
configurabile, modulare

Descrizione

Panoramica

  • Il GRV-IMA-24 è un modulo di ingresso analogico groov EPIC che fornisce 24 canali di ingresso di corrente di precisione con intervalli configurabili via software per singolo canale.
  • Progettato per controllo industriale, macchine OEM, monitoraggio di processo, monitoraggio energetico, manutenzione predittiva, installazioni remote, SCADA e soluzioni IIoT.


Applicazioni

  • Costruttori OEM e macchine
  • Automazione e controllo di processo
  • Monitoraggio potenza ed energia
  • Impianti remoti acqua/depurazione, petrolio e gas
  • Acquisizione dati per SCADA e IIoT


Caratteristiche principali

  • 24 canali di ingresso corrente analogica indipendenti.
  • Intervalli selezionabili per canale: ±20 mA, 0–20 mA e 4–20 mA (configurabile via software).
  • Coperchio del modulo con LED di stato e pad touch per visualizzare le informazioni del modulo e lo schema di cablaggio sul processore groov EPIC.
  • Montaggio su telaio groov EPIC insieme ad altri moduli groov I/O e al processore GRV-EPIC-PR1.
  • Opzioni di filtraggio hardware e software; risoluzione elevata e forte reiezione in modo comune per segnali industriali.


Specifiche tecniche

  • Numero di canali: 24.
  • Intervalli di ingresso (per canale): -20 a +20 mA; 0 a 20 mA; 4 a 20 mA.
  • Limiti di sovraccarico: -22 mA a +22 mA; 0,0 a 22,0 mA; 2,0 mA a 22,0 mA (a seconda dell'intervallo selezionato).
  • Risoluzione: 0,02 µA (20 bit).
  • Precisione: ±20 µA.
  • Caduta di tensione d'ingresso (nominale, impedenza ±20%): 5,5 V nominali @ 20 mA (≈275 Ω).
  • Filtro d'ingresso hardware: -3 dB a 140 Hz.
  • Filtraggio dati analogici: -3 dB @ 2,4 Hz / -25 dB @ 60 Hz; filtraggio software: media mobile semplice (1–32 letture) e media ponderata (1–4096 per modulo).
  • Tempo di aggiornamento dati: 450 ms (tempo di risposta a gradino = 450 ms × valore SMA; SMA predefinita = 4).
  • Reiezione modo comune: > -120 dB.
  • Ingresso massimo sopportabile: ±32 V.
  • Isolamento (campo-a-logica): 300 V operativo, 1500 V transitorio (1 minuto).
  • Isolamento (canale-a-canale): 300 V tra gruppo A (canali 0–11) e gruppo B (canali 12–23).
  • Consumo sul telaio: 1,0 W (modulo).
  • Firmware / software minimi: firmware groov EPIC 1.0.0; PAC Project 10.0000; Library Package per CODESYS 1.0.0.0.
  • Sezione del cavo: 28–14 AWG; lunghezza spelatura: 8–9 mm.
  • Coppie di serraggio: vite connettore 2,5 in-lb (0,28 N·m); vite di fissaggio 3,5 in-lb (0,4 N·m).
  • Temperatura di esercizio: -20 °C a +70 °C; stoccaggio: -40 °C a +85 °C.
  • Umidità relativa (senza condensazione): 5–95%.
  • MTBF (min, 25 °C): 1,2 milioni di ore.


Conformità e garanzia

  • Testato in fabbrica due volte; omologazioni UL/cUL (Class 1, Div 2); CE: ATEX Categoria 3 Zona 2; RoHS; DFARS; CB Scheme; UKCA.
  • La maggior parte dei moduli è coperta da garanzia a vita.
