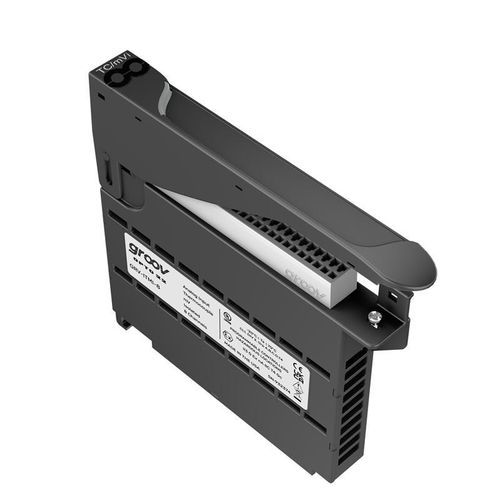

Modulo di ingresso analogico GRV-ITMI-8
8 canalia 8 ingressi analogiciEPIC

Modulo di ingresso analogico - GRV-ITMI-8 - Opto 22 - 8 canali / a 8 ingressi analogici / EPIC
Modulo di ingresso analogico - GRV-ITMI-8 - Opto 22 - 8 canali / a 8 ingressi analogici / EPIC
Modulo di ingresso analogico - GRV-ITMI-8 - Opto 22 - 8 canali / a 8 ingressi analogici / EPIC - immagine - 2
Modulo di ingresso analogico - GRV-ITMI-8 - Opto 22 - 8 canali / a 8 ingressi analogici / EPIC - immagine - 3
Modulo di ingresso analogico - GRV-ITMI-8 - Opto 22 - 8 canali / a 8 ingressi analogici / EPIC - immagine - 4
Modulo di ingresso analogico - GRV-ITMI-8 - Opto 22 - 8 canali / a 8 ingressi analogici / EPIC - immagine - 5
Modulo di ingresso analogico - GRV-ITMI-8 - Opto 22 - 8 canali / a 8 ingressi analogici / EPIC - immagine - 6
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di segnale
analogico
Numero di ingressi/uscite
8 canali, a 8 ingressi analogici
Formato
EPIC
Applicazioni
di tensione, per termocoppia, per misurazione della temperatura
Altre caratteristiche
configurabile

Descrizione

Panoramica

  • Il GRV-ITMI-8 è un modulo di ingresso analogico per il sistema groov EPIC che accetta segnali da termocoppie o millivolt (mV) e fornisce isolamento canale-canale per misurazioni ad alta precisione in applicazioni industriali di controllo e monitoraggio.


Caratteristiche principali

  • 8 canali di ingresso indipendenti, configurabili singolarmente per termocoppie (ITS90: B, E, J, K, N, R, S, T) o intervalli mV selezionabili.
  • Isolamento canale-canale (i canali non condividono connessioni comuni), consentendo l'uso di sensori messi a terra e riducendo le interferenze.
  • Intervalli mV selezionabili: ±1200 mV, ±600 mV, ±300 mV, ±150 mV, ±75 mV, ±50 mV, ±25 mV.
  • LED di stato e pad sensibile al tocco che mostra informazioni sul modulo e lo schema di cablaggio sul processore groov EPIC.
  • Omologazioni: UL/cUL, ATEX, Bassa Tensione, EMC CE e UKCA; testato in fabbrica e garanzia a vita per la maggior parte dei moduli.


Specifiche tecniche

  • Numero di canali: 8
  • Tipi di ingresso: Termocoppia (B, E, J, K, N, R, S, T) o millivolt (mV)
  • Intervalli di ingresso mV: ±1200.0 mV, ±600.0 mV, ±300.0 mV, ±150.0 mV, ±75.0 mV, ±50.0 mV, ±25.0 mV
  • Limiti di sovraccarico (±10%): ±1320.0 mV, ±660.0 mV, ±330.0 mV, ±165.0 mV, ±82.5 mV, ±55.0 mV, ±27.5 mV
  • Risoluzione: intervallo mV / 1.048.576 (20 bit)
  • Precisione (intervalli mV): 0,1% dell'intervallo (es.: ±1200 µV, ±600 µV, ±300 µV, ±150 µV, ±75 µV, ±50 µV)
  • Precisioni termocoppia (default / tarato dall'utente / risoluzione): B: 5,0 °C / 3,0 °C @250 °C / 0,05 °C; E: 2,0 °C / 0,5 °C @0 °C / 0,05 °C; J: 2,0 °C / 0,5 °C @0 °C / 0,05 °C; K: 2,0 °C / 0,5 °C @0 °C / 0,05 °C; N: 3,0 °C / 0,8 °C @0 °C / 0,05 °C; R: 5,0 °C / 2,5 °C @250 °C / 0,05 °C; S: 5,0 °C / 3,0 °C @250 °C / 0,05 °C; T: 3,0 °C / 0,5 °C @0 °C / 0,05 °C
  • Compensazione della giunzione fredda: Automatica
  • Filtraggio analogico hardware: -3 dB @ 14 Hz; -25 dB @ 60 Hz
  • Filtraggio software: Media mobile semplice (SMA) e media ponderata; finestra SMA configurabile (1–32 letture o impostazioni avanzate)
  • Tempo di aggiornamento dati: intervalli mV = 100 ms; intervalli T/C = 200 ms
  • Tempo di risposta a gradino: 16,5 ms × valore SMA (es. 0,53 s @ 32 SMA; SMA predefinito = 8)
  • Reiezione in modo comune: > -120 dB
  • Resistenza di ingresso: 100 MΩ
  • Indicazioni di qualità: fuori gamma, termocoppia aperta
  • Isolamento (field-to-logic): 300 V operativo, 1500 V transitorio (1 minuto)
  • Isolamento (canale-canale): 300 V operativo, 1500 V transitorio (1 minuto)
  • Consumo chassis: 1,4 W
  • Temperatura di esercizio: -20 °C a +70 °C; Stoccaggio: -40 °C a +85 °C; Umidità relativa (senza condensa): 5–95%
  • Dimensione filo: 28–14 AWG; Lunghezza spelatura: 8–9 mm; Coppia vite connettore: 2,5 in-lb (0,28 N·m); Coppia vite di fermo: 3,5 in-lb (0,4 N·m)
  • MTBF (25 °C): 1,2 Mhrs


Conformità e compatibilità

  • Firmware minimo groov EPIC: 1.0.0
  • Versione minima PAC Project: 10.0000
  • Pacchetto libreria CODESYS minimo: 1.0.0.0
  • Omologazioni: UL/cUL (Class 1, Div 2), CE (ATEX Categoria 3, Zona 2), RoHS, DFARS, CB Scheme, UKCA
  • Garanzia: A vita per la maggior parte dei moduli; test in fabbrica prima della spedizione
