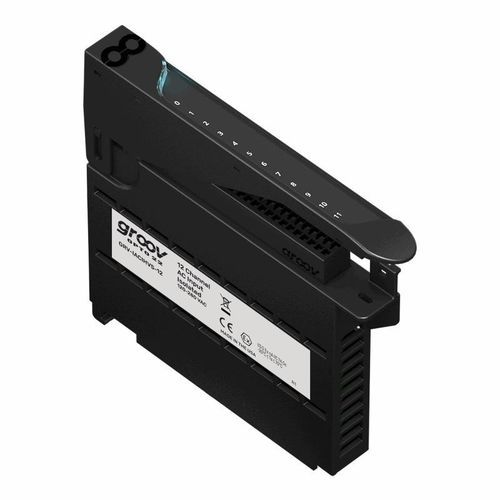

Modulo di ingresso digitale GRV-IACIHVS-12

a 12 Eper PLCdi automatizzazione

Il GRV-IACIHVS-12 è un modulo di ingresso discreto AC Opto 22 per il sistema groov EPIC che rileva lo stato on/off fino a 12 dispositivi di campo utilizzando 180–280 VAC e fornisce isolamento tra canali. È progettato per il monitoraggio on/off di pompe, ventilatori, motori e apparecchiature simili.

Caratteristiche principali:

• 12 canali di ingresso discreto AC isolati (isolamento canale-canale)
• Intervallo di tensione nominale: 180–280 VAC (funziona anche in DC come indicato)
• Rileva solo lo stato on/off (nessuna misura analogica)
• La copertura del modulo include un LED di stato e un pad sensibile al tocco per visualizzare le informazioni del modulo sul processore groov EPIC (specifiche, schema di cablaggio)
• Si monta su uno chassis groov EPIC insieme ad altri moduli I/O groov e a un processore GRV-EPIC-PR1
• Testato in fabbrica e coperto dalla garanzia a vita Opto 22
• Omologazioni: UL/cUL (Class 1 Div. 2), CE: ATEX (Categoria 3, Zona 2), RoHS, DFARS, CB Scheme e UKCA

Specifiche tecniche:

• Modello: GRV-IACIHVS-12
• Marca: Opto 22 (sistema groov EPIC)
• Numero di canali: 12
• Intervallo di tensione nominale d'ingresso (RMS): 180–280 VAC / VDC
• Tensione di attivazione: 180 VAC / VDC
• Tensione di disattivazione: 35 VAC / VDC
• Impedenza d'ingresso (±5%): 271 kOhms
• Frequenza operativa: 40 Hz a 400 Hz o DC
• Tempo di attivazione (tip.): 30 ms (a tensione)
• Tempo di disattivazione (tip.): 30 ms (a tensione)
• Isolamento (campo-a-logica): 300 VAC, 1500 V transitorio
• Isolamento (canale-canale): 300 VAC in esercizio
• Consumo sullo chassis: 1,0 W
• Versione minima firmware groov EPIC: 1.0.0
• Versione minima PAC Project: 10.0000
• Versione minima Library Package per CODESYS: 1.0.0.0
• Sezione cavo: 28–14 AWG
• Lunghezza di spellatura: 0,315–0,354 pollici (8–9 mm)
• Coppia, vite connettore: 2,5 in-lb (0,28 N-m)
• Coppia, vite di bloccaggio: 3,5 in-lb (0,4 N-m)
• Temperatura (esercizio): -20 °C a +70 °C
• Temperatura (stoccaggio): -40 °C a +85 °C
• Umidità relativa (senza condensa): 5–95%
• MTBF (min., 25 °C): 1,2 Mhrs
• Garanzia: a vita

Applicazioni:

• OEM e progettisti di macchine
• Controllo di processo e monitoraggio macchine
• Monitoraggio energia e potenza
• Manutenzione predittiva e monitoraggio remoto
• Installazioni remote: acqua/reflui, petrolio e gas, ecc.
• Integrazione SCADA e IIoT
