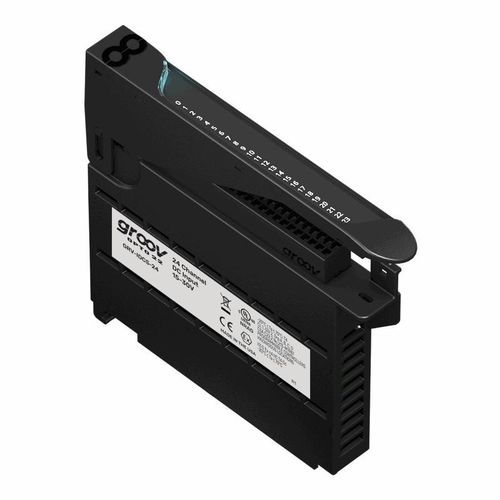

Modulo di ingresso digitale GRV-IDCS-24

a 24 I/OEPICper monitoraggio condizioni della macchina

Il GRV-IDCS-24 è un modulo di ingressi digitali DC per groov EPIC® progettato per rilevare stati semplici on/off dai dispositivi di campo. Fornisce un'opzione economica per i progetti che richiedono solo il rilevamento binario (on/off).

Caratteristiche principali

• Rileva lo stato on/off per dispositivi di ingresso DC (sensori di prossimità, pulsanti, contatti ausiliari) utilizzando logica digitale semplice.
• Il coperchio del modulo include un LED di stato e un'area sensibile al tocco; toccando l'area il processore groov EPIC® visualizza informazioni sul modulo come specifiche e schema di cablaggio.
• Opzione di modulo “I/O semplice” a costo ridotto pensata per applicazioni che non richiedono funzioni di conteggio, latching o totalizzazione.
• Si monta su un telaio groov EPIC® e funziona con un processore GRV-EPIC-PR1 e altri moduli I/O groov.
• Testato in fabbrica due volte prima della spedizione; la maggior parte dei moduli è coperta da garanzia a vita.

Applicazioni

• Progettazione OEM e macchine
• Controllo dei processi e monitoraggio delle macchine
• Monitoraggio energia e potenza
• Manutenzione predittiva e installazioni remote (acque reflue, petrolio e gas)
• SCADA e applicazioni IIoT

Note

• Se sono richieste funzionalità come latching o totalizzazione, consultare il modello GRV-IDC-24.

Specifiche tecniche

• Numero canali: 24
• Tensione di ingresso: 15–30 VDC
• Tipo ingresso IEC: Tipo I
• Caratteristica di accensione (Turn ON): 15 V, > 2 mA
• Caratteristica di spegnimento (Turn OFF): 5 V, < 0.5 mA
• Impedenza di ingresso: gli ingressi IEC hanno impedenza non lineare — vedere la scheda tecnica per le curve V‑I tipiche
• Freq. max on/off (ingresso DC, onda quadra 50 %): 1000 Hz (24 Vp-p)
• Isolamento (campo-a-logica): 300 V in servizio, 1500 V transitorio (1 minuto)
• Isolamento (canale-a-canale): Nessuno
• Consumo telaio: 1,2 W
• Versione minima firmware groov EPIC: 1.0.0
• Versione minima PAC Project: 10.0000
• Sezione cavo: 28–14 AWG
• Lunghezza spelatura: 0,315–0,354 pollici (8–9 mm)
• Coppia, vite connettore: 2,5 in‑lb (0,28 N·m)
• Coppia, vite di fissaggio: 3,5 in‑lb (0,4 N·m)
• Temperatura di esercizio: -20 °C a +70 °C
• Temperatura di immagazzinamento: -40 °C a +85 °C
• Umidità relativa (senza condensa): 5–95 %
• MTBF (min., 25 °C): 1,2 milioni di ore
• Omologazioni: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2), RoHS; DFARS; CB Scheme; UKCA
• Garanzia: A vita
