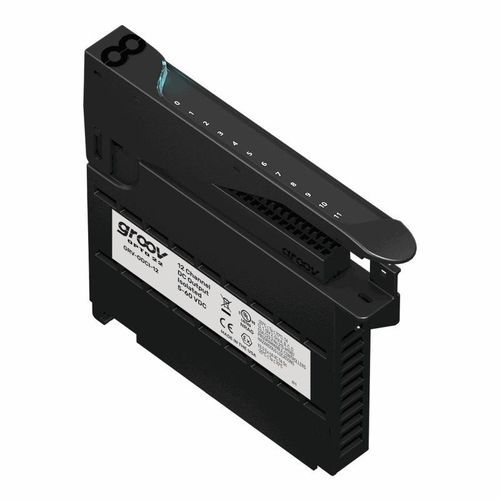

Modulo di uscita digitale GRV-ODCI-12

con 12 uscitecon 12 uscite digitaliEPIC

Panoramica
Il GRV-ODCI-12 è un modulo di uscita DC digitale per groov EPIC che fornisce 12 canali di commutazione DC isolati per il controllo di carichi discreti all'interno di un sistema groov EPIC. Progettato per applicazioni industriali che richiedono uscite DC isolate per canale e diagnostica integrata.

Principali caratteristiche

• 12 uscite DC isolate con LED diagnostici per canale per una risoluzione guasti rapida
• Pannello sensibile al tocco sul coperchio e LED di stato per informazioni sul modulo tramite il processore groov EPIC
• Funzioni avanzate di uscita: impulsi di uscita (TPO) e totalizzazione on/off
• Indicazione circuito aperto e supporto watchdog timeout per sicurezza e affidabilità

Applicazioni

• Progettazione OEM e macchine
• Controllo di processo e monitoraggio macchine
• Monitoraggio energia e manutenzione predittiva
• Installazioni remote (acqua/acque reflue, petrolio e gas), SCADA e sistemi IIoT

Compatibilità e conformità

• Si monta sul telaio groov EPIC insieme ad altri moduli I/O e al processore GRV-EPIC-PR1
• Certificato UL/cUL; conforme a ATEX, Direttiva bassa tensione e EMC CE e UKCA; testato in fabbrica
• La maggior parte dei moduli è coperta da garanzia a vita

Specifiche tecniche

• Modello: GRV-ODCI-12
• Numero di canali: 12
• Intervallo tensione linea (nominale): 5–48 VDC
• Intervallo tensione linea (massimo): 5–60 VDC
• Corrente nominale: 400 mA per canale o 4.8 A per modulo (70 °C)
• Corrente di picco: 5 A picco per 1 secondo
• Fusibile max consigliato (rapido) o interruttore: 3 A 60 VDC / canale, 6 A 60 VDC / modulo
• Carico minimo: 20 mA
• Caduta di tensione in uscita: 1.2 V max.
• Perdita nello stato OFF: 1 mA a 60 V
• Tensione di blocco di picco: 60 V
• Periodo TPO (min, max, risoluzione): 0.005 s, 429496.72 s, 0.001 s
• Tempo accensione/spegnimento: 2.5 ms
• Isolamento (campo-a-logica): 300 V in esercizio, 1500 V transitorio (1 min)
• Isolamento (canale-a-canale): 300 V in esercizio, 1500 V transitorio (1 min)
• Consumo telaio: 1.2 W
• Versione minima firmware groov EPIC: 1.0.0
• Versione minima PAC Project: 10.0000
• Versione minima pacchetto libreria CODESYS: 1.0.0.0
• Sezione cavo: 28–14 AWG
• Lunghezza spelatura: 0.315–0.354 pollici (8–9 mm)
• Coppia, vite connettore: 2.5 in-lb (0.28 N·m)
• Coppia, vite di fissaggio: 3.5 in-lb (0.4 N·m)
• Temperatura di funzionamento: -20 °C a +70 °C
• Temperatura di stoccaggio: -40 °C a +85 °C
• Umidità relativa (senza condensazione): 5–95%
• MTBF (min, 25 °C): 1.2 Mhrs
• Omologazioni: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) e RoHS; DFARS; CB Scheme; UKCA
• Garanzia: A vita
