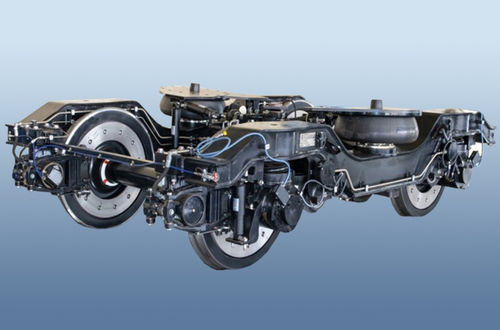

Carrello ferroviario per vagone 68-7090-02/03

1520 mmfreno a discoa due assi

Il carrello biaxiale senza culla di tipo non motorizzato mod. 68-7090-02/03 è progettato per scorrere sotto le carrozze dei treni diesel su ferrovie con scartamento di 1520 mm con una velocità di progetto di 140 km/h. Il carrello è equipaggiato con: - Set di ruote con scatole per assi e dischi freno; - Molle elicoidali della sospensione primaria della scatola dell'asse; - Molle pneumatiche della sospensione centrale (secondaria); - Ammortizzatori idraulici - verticali e orizzontali; - Elementi del freno a disco; - Dispositivo di torsione; - Un sistema elettronico che include sensori del dispositivo antiscivolo, sensori per il monitoraggio del riscaldamento delle scatole degli assi e sensori del sistema КЛУБ-У; - Sistema di lubrificazione automatica centralizzata delle flange (ACCS). CARATTERISTICHE TECNICHE Nome del parametro e dimensione | Unità | Valore normativo --- | --- | --- Massa | kg | 7200 Base | mm | 2560 Larghezza del binario | mm | 1520 Velocità di progetto | km/h | 140 Indicatore di scorrevolezza, non più | | 2,9 Carico statico massimo dal set di ruote sul binario, non più | kN (tf) | 196,0 (20,0) Dimensioni complessive: - lunghezza - larghezza - altezza | mm | 4253 2900 1050 Diametro della ruota | mm | 957
