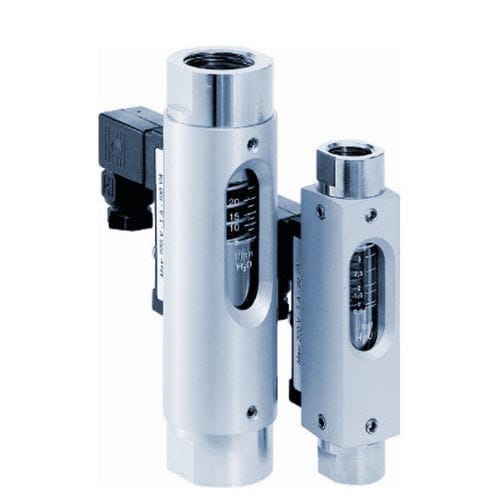

Misuratore di portata ad area variabile DS01 series

volumetricoper liquidiper gas

Il flussometro e interruttore modello DS01 funziona secondo il principio dell'area variabile modificata. Il galleggiante è guidato in un bicchiere di misura cilindrico per mezzo di una molla. Il fluido che scorre muove il galleggiante nella direzione del flusso. Il bordo superiore del galleggiante indica il flusso momentaneo attraverso una scala bruciata sul vetro di misura. Un contatto Reed è montato all'esterno del misuratore in un alloggiamento sigillato. Quando il galleggiante raggiunge la posizione del contatto Reed, l'interruttore si chiude. Con flussi più elevati, il galleggiante si sposta ulteriormente verso l'alto fino a raggiungere un fermo galleggiante incorporato, mantenendo comunque l'interruttore chiuso. Questo garantisce una funzione bistabile dell'interruttore in qualsiasi momento. Il contatto Reed è regolabile sull'intera gamma di commutazione del misuratore. Applicazioni tipiche I misuratori di portata ad area variabile e i monitor DS01 sono utilizzati per misurare e monitorare le portate continue di liquidi a bassa viscosità o di fluidi gassosi. Le aree di applicazione sono: sistemi di raffreddamento ingegneria ricerca e sviluppo DS01 Flussimetro e interruttore ad area variabile miniaturizzato per liquidi o gas a bassa viscosità Versione a basso costo versioni in ottone o acciaio inox disponibili per tubi da 1/4" a 1 1/4". le scale sono bruciate nel vetro qualsiasi posizione di montaggio con contatto di commutazione e/o trasmettitore analogico pressione massima: 16 bar, temperatura massima: 160 °C
