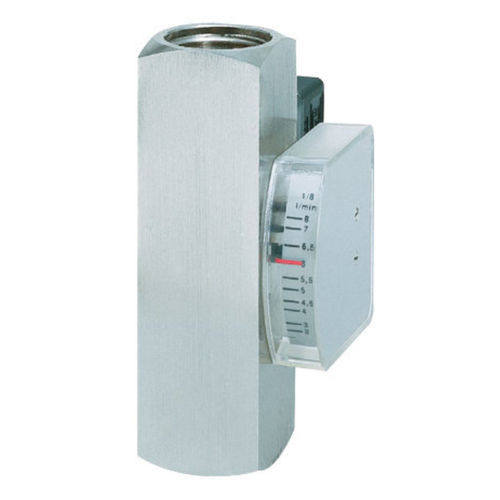

Il misuratore e interruttore di portata modello DS08 funziona secondo il principio dell'area variabile modificata. Il galleggiante è guidato in un tubo di misura cilindrico per mezzo di una molla. Il fluido che scorre muove il galleggiante nella direzione del flusso.
Un indicatore a lancetta montato esternamente è accoppiato magneticamente al galleggiante e quindi, seguendo la posizione del galleggiante, indica la portata su una scala. Un contatto Reed è montato all'esterno del misuratore in un alloggiamento sigillato. Quando il galleggiante raggiunge la posizione del contatto Reed, l'interruttore si chiude. Con flussi più elevati, il galleggiante si sposta ulteriormente verso l'alto fino a raggiungere un arresto incorporato, mantenendo comunque l'interruttore chiuso. Questo garantisce una funzione bistabile dell'interruttore in qualsiasi momento.
Compensazione della viscosità, posizione di montaggio e affidabilità
La molla incorporata e il galleggiante magnetico garantiscono l'assoluta affidabilità del misuratore. La molla, che spinge il galleggiante verso la posizione di zero contro il flusso, rende possibile l'utilizzo del misuratore in qualsiasi posizione di montaggio. La molla è invecchiata artificialmente, eliminando così la necessità di ricalibrare il misuratore in base alle diverse posizioni di montaggio. La robusta molla e un orifizio nel galleggiante lavorano insieme per
limitare gli effetti delle variazioni di viscosità a un minimo assoluto rispetto ai normali misuratori di portata ad area variabile.
Applicazioni tipiche
Il misuratore di portata ad area variabile e l'interruttore modello DS08 sono utilizzati per misurare e monitorare il flusso di liquidi viscosi, ad esempio nei sistemi di lubrificazione centrale, in qualsiasi altro circuito di lubrificazione, nell'idraulica, negli oli per trasformatori, ecc.
---
