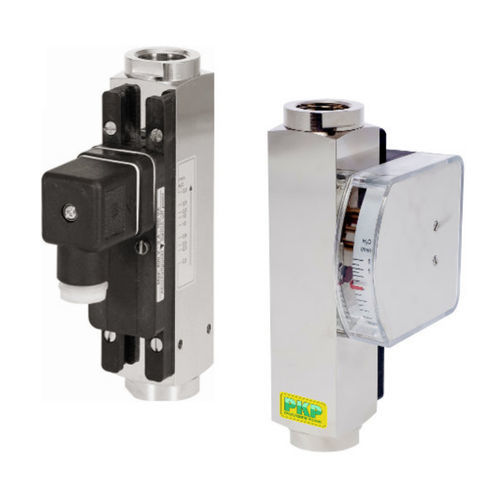

Misuratore di portata ad area variabile DS04 series

per gasper liquidiin ottone

Il flussometro e interruttore modello DS04 funziona secondo il principio dell'area variabile modificata. Il galleggiante è guidato in un tubo di misura rastremato verso l'alto. Il fluido che scorre muove il galleggiante nella direzione del flusso. Un indicatore a lancetta montato esternamente è accoppiato magneticamente al galleggiante e quindi, seguendo la posizione del galleggiante, indica la portata su una scala. Un contatto Reed è montato all'esterno del misuratore in un alloggiamento sigillato. Quando il galleggiante raggiunge la posizione del contatto Reed, l'interruttore si chiude. Con flussi più elevati, il galleggiante si sposta ulteriormente verso l'alto fino a raggiungere un arresto incorporato, mantenendo comunque l'interruttore chiuso. Questo garantisce una funzione bistabile dell'interruttore in qualsiasi momento. Il contatto Reed è regolabile sull'intero campo di misura e di commutazione del misuratore. Applicazioni tipiche I flussimetri e i monitor ad area variabile DS04 sono utilizzati per misurare e monitorare le portate continue di liquidi a bassa viscosità o di fluidi gassosi. Le aree di applicazione sono: sistemi di raffreddamento ingegneria ricerca e sviluppo per la misurazione e il monitoraggio di liquidi o gas a bassa viscosità materiale: ottone o acciaio inox per tubi da 1/4" a 1" contatti di commutazione, uscita analogica e/o display
