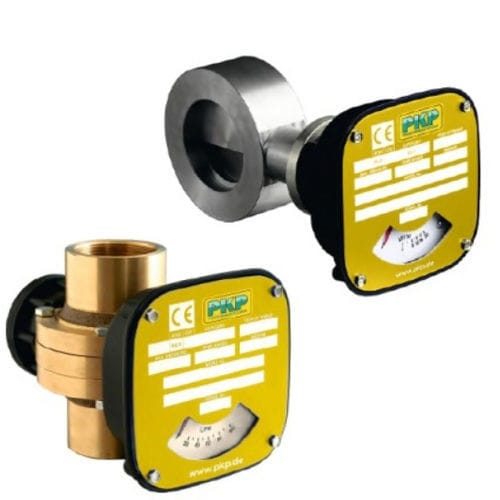

Misuratore di portata a paletta DK10

volumetricoper liquidiin acciaio inossidabile

Il misuratore di portata a lamelle della serie DK10 comprende una lamella caricata a molla montata in una camera emisferica. L'aletta viene deviata dal flusso nella linea. La deflessione è direttamente proporzionale alla portata. Il movimento del deflettore viene trasmesso tramite un albero - sigillato dal processo - a una lancetta meccanica e la portata viene visualizzata su una scala. Nella custodia del display possono essere installati uno o due microinterruttori per il monitoraggio della portata o un modulo di uscita analogico (opzionale). Ogni misuratore di portata è calibrato per il liquido da monitorare in base alle specifiche del cliente. I dispositivi sono disponibili con filettatura G o NPT per tubi da 1/4" a 2" e come wafer per il montaggio tra due flange DIN o ANSI su tubi da DN 80 (3") a DN 200 (8"). Applicazioni tipiche Grazie alla loro struttura robusta, alla resistenza ai liquidi sporchi o contaminati e alla varietà di combinazioni di materiali disponibili, i misuratori di portata a lamelle DK10 sono adatti all'uso come dispositivi di controllo e monitoraggio di praticamente tutti i liquidi di processo. design robusto, per qualsiasi direzione di flusso insensibile ai liquidi sporchi e contaminati connessione al processo: filettatura femmina o wafer (per il montaggio tra due flange) con uscita analogica e/o finecorsa opzionali per viscosità medie fino a 600 cSt
