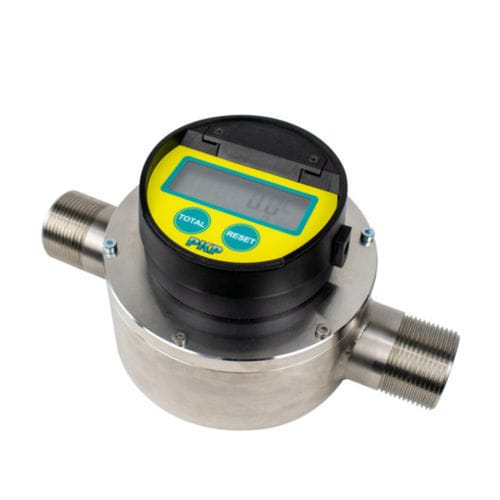

Misuratore di portata a disco oscillante DND01

a turbinaa ingranaggia paletta

I misuratori a disco nutante misurano direttamente il flusso volumetrico. Nella camera di misura sferica è presente - come parete mobile della camera - il disco nutante con un cuscinetto centrale, che viene azionato dal liquido che lo attraversa. Ad ogni movimento completo di oscillazione, un determinato volume fluisce attraverso la camera di misura. Una guarnizione O-ring all'uscita garantisce che il fluido in ingresso possa lasciare il misuratore solo attraverso la camera di misura, assicurando così l'accuratezza della misurazione. Il numero di movimenti del disco oscillante viene trasmesso tramite un accoppiamento magnetico al dispositivo montato in superficie. Applicazioni tipiche I misuratori a disco nutrito della serie DND01 sono utilizzati principalmente per liquidi da puliti a leggermente contaminati, acqua dura e demineralizzata, oli, carburanti e solventi. per liquidi con viscosità fino a 700 mPa s (cPoise) connessione al processo: 3/4" maschio, 1" maschio, 1 1/4" maschio, 1 1/2" femmina e 2" femmina materiali: PPO, ottone, Vectra, acciaio inox segnali di uscita: uscita a impulsi (Reed, PNP, NPN o NAMUR) opzionale con display separato e uscita analogica e a impulsi (NPN)
