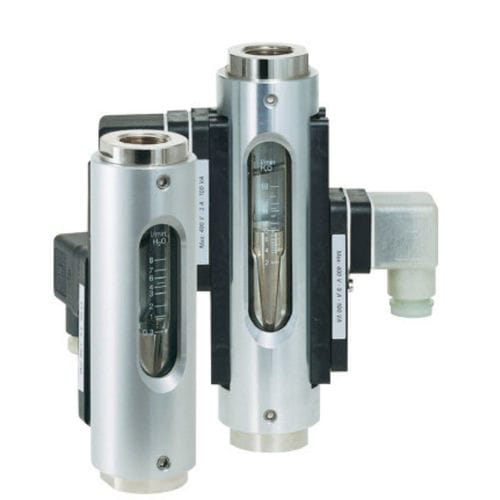

Misuratore di portata ad area variabile DS03 series

volumetricoper liquidiper gas

Il flussometro e interruttore modello DS03 funziona secondo il principio dell'area variabile modificata. Il galleggiante è guidato in un tubo di misura rastremato verso l'alto. Il fluido che scorre muove il galleggiante nella direzione del flusso. Il bordo superiore del galleggiante mostra il flusso momentaneo attraverso una scala bruciata sul vetro di misura. Un contatto Reed è montato all'esterno del misuratore in un alloggiamento sigillato. Quando il galleggiante raggiunge la posizione del contatto Reed, l'interruttore si chiude. Con flussi più elevati, il galleggiante si sposta ulteriormente verso l'alto fino a raggiungere un fermo galleggiante incorporato, mantenendo comunque l'interruttore chiuso. Questo garantisce una funzione bistabile dell'interruttore in qualsiasi momento. Il contatto Reed è regolabile sull'intero campo di misura del misuratore. Applicazioni tipiche I misuratori di portata ad area variabile e i monitor DS03 sono utilizzati per misurare e monitorare le portate continue di liquidi a bassa viscosità o di fluidi gassosi. Le aree di applicazione sono: sistemi di raffreddamento ingegneria ricerca e sviluppo
