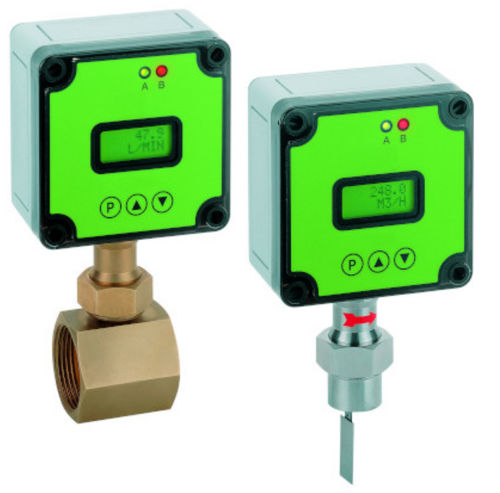

Misuratore di portata a paletta DP07 series

4-20 mARS-232IP65

I misuratori di portata DP07 funzionano secondo il principio a palette e soffietti. Il flusso del liquido sposta il braccio della paletta nella direzione del flusso contro la forza di una molla. Questo movimento viene trasferito a un magnete e la sua posizione viene rilevata da un sensore di Hall. Un'unità elettronica a microprocessore calcola, in base a una curva di calibrazione, il flusso effettivo del fluido. Il sistema a due camere assicura che, anche in caso di guasto del dispositivo, il fluido non possa penetrare nell'alloggiamento elettronico. Applicazioni tipiche I trasmettitori di portata DP07 sono utilizzati per la supervisione del flusso di fluidi a bassa viscosità fino a grandi portate. Soprattutto nel caso di tubi di dimensioni superiori a DN 50, il rapporto prezzo/prestazioni è indiscutibile grazie all'utilizzo di un ugello a saldare. segnale di uscita analogico linearizzato 4...20 mA, 0...10 V o frequenza 2 finecorsa indipendenti (relè) pressione massima: 25 bar, temperatura massima: 100 °C interfaccia RS-232 opzionale insensibile a sostanze sporche/contaminate montaggio semplice, per tubi fino a DN 600 campi di commutazione: 1,5 l/min ... 4500 m³/h
