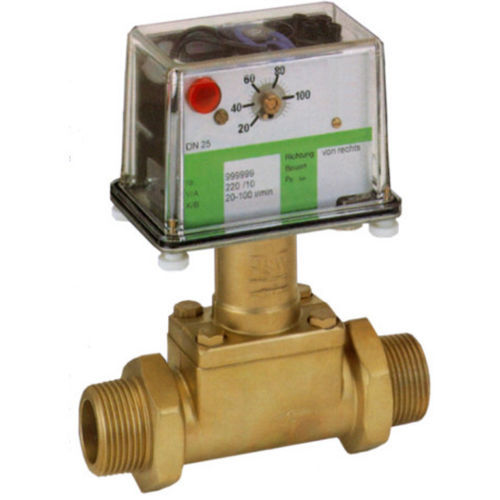

Flussostato a paletta DP05

per liquidiin acciaio inossidabilein ottone

Il flussostato modello DP05 funziona secondo il principio del soffietto. Il liquido che scorre spinge contro la superficie di una paletta montata all'estremità di un braccio girevole. Il braccio viene deflesso contro la forza di una molla. Questa deflessione viene trasmessa meccanicamente a un'unità di contatto regolabile. Un sistema di soffietti sigilla il meccanismo in modo ermetico dal liquido. In caso di malfunzionamento, la molla riporta il piatto della paletta nella posizione zero (assenza di flusso), provocando la segnalazione automatica di un guasto. Applicazioni tipiche Il flussostato DP05 a soffietto è adatto per il monitoraggio di liquidi sottili e a bassa viscosità in volumi di flusso medio-grandi, ad esempio per i circuiti idrici industriali, poiché è relativamente insensibile ai fluidi sporchi/contaminati. Per tubi di dimensioni nominali superiori a DN 50, l'installazione con una speciale flangia di montaggio intermedia offre un rapporto prezzo/prestazioni eccezionalmente economico. per diametri di tubo da 3/8" a DN 600 insensibile ai fluidi sporchi e ai campi elettromagnetici fluido sigillato ermeticamente dall'elemento di commutazione per mezzo di un soffietto in acciaio inox materiali: ottone, acciaio inox o PVC pressione massima: 16 bar, temperatura massima: 100 °C con 1 o 2 microinterruttori altamente dimensionati (250 V, 10 A) campi di commutazione: 1-5 l/min ... 1250-4500 m³/h acqua
