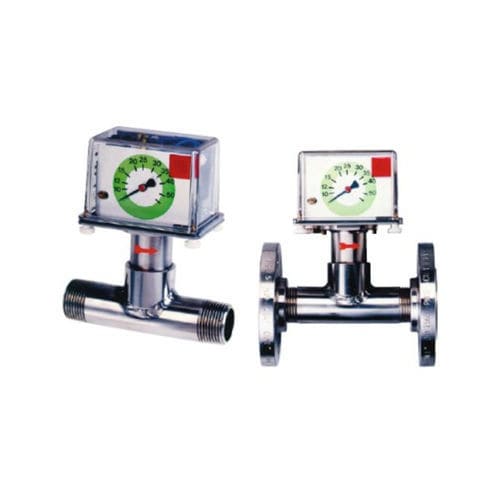

Flussostato a paletta DP06 series

per liquidiin acciaio inossidabilein ottone

I misuratori di portata e i flussostati modello DP06 funzionano secondo il principio del soffietto. Il liquido che scorre spinge contro la superficie di una paletta montata all'estremità di un braccio girevole. Il braccio viene deflesso contro la forza di una molla. Questa deflessione viene trasmessa meccanicamente a un display a quadrante a 270° e a un'unità di contatto regolabile separatamente. Un sistema di soffietti isola il liquido dal meccanismo. In caso di malfunzionamento, la molla riporta il piatto a palette nella posizione zero (assenza di flusso), provocando la segnalazione automatica di un guasto. Applicazioni tipiche Il misuratore di portata e interruttore a soffietto DP06 è adatto per il monitoraggio di liquidi sottili e a bassa viscosità in volumi di flusso medio-grandi, ad esempio per i circuiti idrici industriali, poiché è relativamente insensibile ai fluidi sporchi/contaminati. Per tubi di dimensioni nominali superiori a DN 50, l'installazione con una flangia di montaggio intermedia offre un rapporto prezzo/prestazioni eccezionalmente economico. indicatore a lancetta grande a 270° per diametri di tubo da 3/8" a DN 600 insensibile ai fluidi sporchi e ai campi elettromagnetici fluido sigillato ermeticamente dall'elemento di commutazione per mezzo di un soffietto in acciaio inox materiali: ottone, acciaio inox o PVC pressione massima: 16 bar, temperatura massima: 100 °C con 1 o 2 microinterruttori altamente dimensionati (250 V, 10 A) campi di misura e di commutazione: 1-5 l/min ... 1250-4500 m³/h acqua
