Durometro Rockwell Qness C EVO series

BrinellVickersKnoop/Vickers

Panoramica

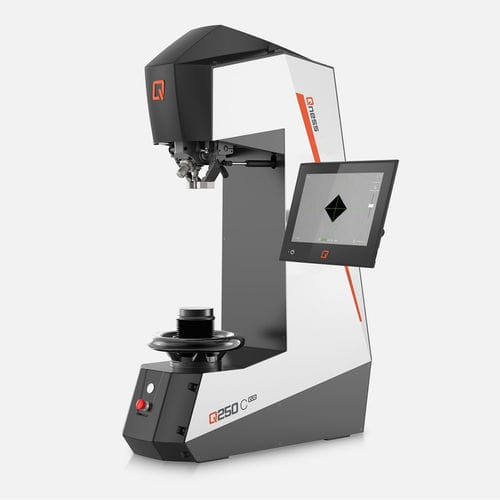

La serie QATM Qness 250/750/3000 C EVO è un durometro multi‑metodo per Brinell, Knoop, Rockwell e Vickers. Il telaio a C con testa di prova fissa e mandrino mobile su/giù è adatto a piccoli provini e ad altezze componente fino a 395 mm (versione C) o 175 mm (versione CS).

Video prodotto

• Video integrato che mostra il funzionamento, il cambio utensile e l'interfaccia utente.

Cambio metodo più rapido

• Cambiattrezzi opzionale con asse di rotazione a 15°, fino a 8 posizioni utensile; portautensili standard a 2 posizioni.
• Elementi di bloccaggio chiusi su tre lati per una presa sicura di piccoli pezzi attorno al punto di prova.

Caratteristiche dello strumento

• Regolazione altezza tavola tramite guida mandrino con cuscinetti a rulli ultra‑precisa; montaggio tavola Ø25 mm (adattatore 3/4" opzionale).
• Fermo ribaltabile, manuale o motorizzato, con elementi di serraggio intercambiabili.
• Ampia gamma di tavole di prova e incudini/prismi per pezzi grandi, sferici o irregolari.
• Sistema di cambio penetratore rapido senza utensili con meccanismo di sgancio rapido.

Ottica e illuminazione

• Sistema microscopio universale con campi visivi da 0,1 mm a 8 mm e illuminazione uniforme.
• Obiettivi XLED Brinell per illuminazione diretta e ampia che agevola misure Brinell ripetibili.

Prestazioni e tempi di ciclo

• Parametri di prova ottimizzati, PC Windows 11 IoT, autofocus ridotto e valutazione immagine più rapida per tempi ciclo ridotti.

Telecamera, display e comandi

• Telecamera industriale Ethernet 5 MP di serie; display capacitativo multi‑touch 12" regolabile su snodo; modalità a schermo intero Qpix T2.

Software, connettività e IoT

• Fornito con Qpix T2 (opzione Qpix Control 2 M); integrazione Qconnect e piattaforma Verder Scientific IoT per monitoraggio, notifiche e backup automatici.
• Formati di esportazione e interfacce: REPORT, PRINT, PDF, XML, CSV, TXT, WORD, EXCEL, AUTO EXPORTER, MAIL, Q‑DAS, AMS IE, IOT, LIMS, OPC UA, ERP.

Norme e metodi supportati

• Supporta Brinell, Vickers, Rockwell, Knoop e metodi per materie plastiche. Conversioni integrate secondo DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140.

Applicazioni

• Progettato per prove di durezza in laboratorio e in produzione su metalli, plastica e parti di forma complessa.

Specifiche tecniche

• Metodi supportati: Brinell, Vickers, Rockwell, Knoop, Plastics
• Campo di forza: Qness 250 C: 1–250 kg (9,81–2450 N); Qness 750 C: 0,3–750 kg (2,94–7358 N); Qness 3000 C: 0,3–3000 kg (2,94–29430 N)
• Regolazione altezza: manuale / mandrino
• Altezza di prova / profondità gola: 395 / 220 mm
• Incudine di prova: Ø100 mm
• Peso massimo pezzo: illimitato
• Peso macchina base: 300 kg
• Sequenza di prova: completamente automatica / controllo elettronico della forza
• Telecamera: 5 MP Ethernet industriale (fino a 270 FPS)
• Posizioni utensile: 2 (standard) o 8 (cambiattrezzi)
• Software: Qpix T2 (opzione Qpix Control 2 M); SO: Windows 11 IoT; Memoria: 128 GB SSD
• Interfacce: 2x USB 3.0, 2x USB 2.0, 1x RJ45, 1x RS232, 1x DisplayPort
• Obiettivi: XLED 1/2/5, 5x, 10x, 20x, 50x, 100x
• Campi visivi: da 0.113 x 0.084 mm (100x) a 7.98 x 5.97 mm (XLED 1)
• Display: 12" touch capacitivo
• Alimentazione: 230~1/N/PE o 110~1/N/PE; Consumo max ~480 W
• Opzioni: piedistallo, protezione collisione, laser croce, incudini, prismi, lettore barcode/QR, protezione trasparente e accessori
