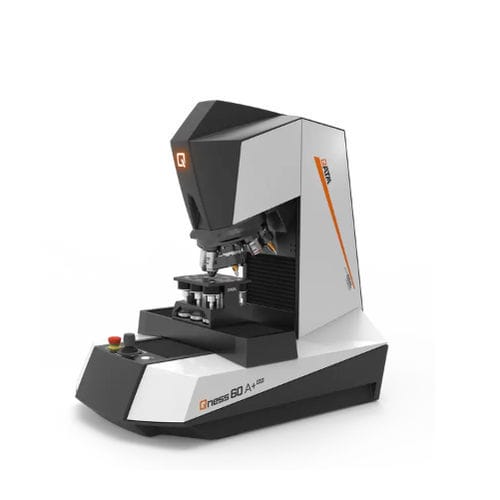

Durometro Rockwell Qness 60 A+ EVO

BrinellVickersda banco

Introduzione Il Qness 60 A+ EVO è un durometro da laboratorio che unisce le prove Vickers, Knoop, Brinell e Rockwell a una microscopia avanzata integrata. La variante EVO aggiunge flussi di lavoro automatizzati e posizionamento XYZ ad alta precisione con scale in vetro, permettendo lunghe sequenze di misurazione automatizzate e un elevato throughput. Gli strumenti QATM si integrano con la piattaforma IoT Verder Scientific per monitoraggio remoto, notifiche in tempo reale, backup e aggiornamenti software automatici.

Vantaggi del prodotto

• Ampia gamma di forze di prova: 0,25 gf – 62,5 kgf
• Pacchetto pronto per il test con penetratore Vickers certificato ASTM+DAkkS e obiettivi HQ 5x / 20x / 50x
• Torretta motorizzata dinamica a 8 posizioni per utensili e obiettivi
• Software Qpix Control2 con workflow in 3 passaggi e concetto operativo 3D

Caratteristiche principali

• Attivazione modulare delle funzioni di microscopia Qpix INSPECT
• Cicli di prova e analisi completamente automatizzati e non presidiati
• Controllo assi XYZ con sistema di misura del percorso ottico diretto (precisione di posizione del tavolo ±0,2 µm)
• Solo variante A+: telecamera immagine campione integrata con acquisizione automatica (campo 52 x 39 mm)
• Sistema ottico verticale con illuminazione Koehler, LED bianco e diaframma motorizzato per contrasto ottimale
• Collision Avoiding System (CAS) per protezione predittiva dei movimenti 3D
• Concetto a doppio asse Z: avvicinamento dinamico rapido e posizionamento ad alta risoluzione per applicazione della forza e messa a fuoco
• Cambiavalori utensili 8 posizioni inclinato a 20° per migliore visibilità dell'area di prova; porta-indentatori modulari per retrofit plug-and-play (Brinell, Knoop)
• Slitta grande opzionale per tavolo esteso (300 x 120 mm) e altezza di prova aumentata (fino a 260 mm)
• Display di stato illuminato e illuminazione LED dell'area di prova (A+ fornisce illuminazione uniforme per l'imaging)

Microscopia e analisi Qpix INSPECT e Qpix Control2 offrono strumenti integrati di microscopia e valutazione tra cui analisi di fase, determinazione delle dimensioni delle particelle, misurazione dello spessore dei rivestimenti e delle saldature e mappe di durezza 2D/3D. Funzionalità: riconoscimento automatico delle indentazioni, cucitura immagini ad alta risoluzione (HRI), dimensionamento automatico degli oggetti e molteplici modalità di valutazione.

Software e connettività Qpix Control2 è un'interfaccia PC di nuova generazione con workflow in 3 passaggi (Carica campioni / Carica riga / Avvia). La connettività IoT Verder Scientific integrata permette monitoraggio in tempo reale, notifiche dal vivo, backup semplici e aggiornamenti automatici del software. Le interfacce Qconnect consentono ampie opzioni di esportazione (REPORT, PDF, XML, CSV, Q-DAS, LIMS, OPC UA, ecc.).

Consumabili e accessori QATM fornisce blocchi di prova certificati, una gamma di obiettivi (XLED e ottiche HQ), portacampioni (1/4/8 posizioni), prismi e morsa ottimizzati per throughput in serie e serraggio ripetibile. Sono disponibili blocchi di prova calibrati DAkkS e software di gestione della calibrazione per la taratura periodica conforme alle norme.

Specifiche tecniche

• Gamma di forze di prova: 0,25 gf - 62,5 kgf (0,00245 - 612,92 N)
• Metodi di prova: Vickers, Knoop, Brinell, Rockwell
• Sequenza di prova: Completamente automatizzata / applicazione elettronica della forza
• Asse Z: Dinamico, automatizzato (tecnologia CAS)
• Corsa asse Z: 150 mm (opzione: 260 mm)
• Profondità gola: 170 mm
• Posizioni utensili: cambiatrice motorizzata 8 posizioni (max. 3 moduli di prova durezza, max. 7 obiettivi)
• Sistema camera: CMOS colore 5 MPixel, USB 3.0
• Sistema ottico: microscopio verticale con illuminazione Koehler; diaframma motorizzato
• Obiettivi: XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x (opzioni Achromat standard e HQ semi-apocromat; XLED ottimizzato per Brinell)
• Campo visivo (a seconda dell'equipaggiamento): 0,074 x 0,055 mm (100x) a 2,80 x 2,10 mm (XLED 2)
• Telecamera immagine campione (A+): CMOS colore 5 MPixel, USB 3.0 | Campo 52 x 39 mm
• Incudine di prova / tavola XY: tavola trasversale automatica
• Dimensione tavola: 150 x 120 mm (opzione: 300 x 120 mm)
• Precisione di posizionamento: ±0,2 μm
• Percorso tavola trasversale: X 150 x Y 150 mm (opzione X 300 x Y 150 mm)
• Elementi di controllo: Arresto di emergenza, pulsante Start, joystick X/Y/Z
• Software: Qpix Control2
• Peso massimo pezzo: 50 kg
• Peso del dispositivo base: 60 kg
• Equipaggiamento base incluso: penetratore Vickers (ASTM + DAkkS), obiettivi HQ 5x, HQ 20x, HQ 50x
• Interfacce: 1 × USB 3.0
• Alimentazione: 100 – 240 V ~1/N/PE, 45-65 Hz
