Software per analisi su materiali Qpix Control2

Panoramica

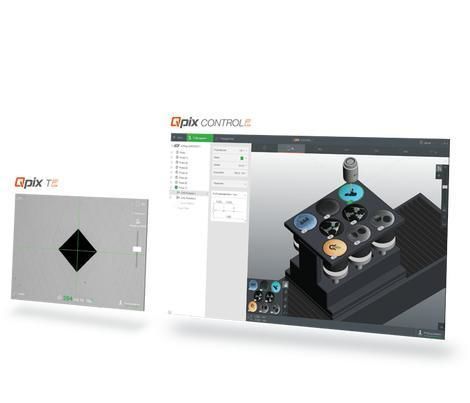

Qpix Control2 è un software di nuova generazione per prove di durezza che offre gestione dei campioni, immagine live e 3D‑Smartview. Sviluppato con input dei clienti per garantire facilità d'uso, fornisce movimento controllato della testa di prova con regolazione automatica dell'altezza e misurazione senza contatto, integrazione completa dei portacampioni Qness, compatibilità CAD per imaging 3D dei componenti e diversi elementi di controllo 3D e angolazioni di vista.

Adatto per

• Qness 60 A / A+ EVO
• Qness 150 A / A+
• Qness 250 / 750 / 3000 A / A+
• Qness 250 / 750 CA / CA+

Caratteristiche principali

• 3D Smartview: molteplici elementi di controllo 3D e angolazioni di vista facilmente comprensibili
• Tecnologia CAS (Collision Avoidance System): genera calcoli di anteprima 3D di tutti i movimenti per proteggere i componenti meccanici
• Testa di prova controllata con regolazione automatica dell'altezza e misurazione senza contatto
• Compatibilità CAD per imaging 3D dei componenti

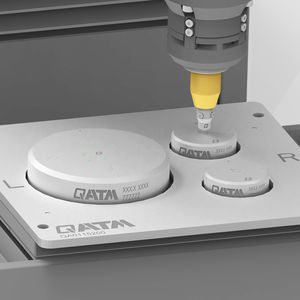

• Integrazione completa dei portacampioni Qness e movimento automatico della macchina all'altezza del portacampioni
• Acquisizione automatica delle immagini dei campioni (prima e dopo le sequenze di prova)

Flusso operativo — 3 passaggi al risultato

• 1. Caricare i campioni: la macchina si sposta automaticamente all'altezza del portacampioni e acquisisce automaticamente un'immagine del campione
• 2. Caricare la riga: SRS (Speedy Row Set‑up) — trascinare la riga dei punti di prova nella posizione desiderata; Auto‑Snap corregge automaticamente il punto di partenza
• 3. Avviare la sequenza di prova: eseguita secondo le norme vigenti per i test di durezza

Funzioni seriali e gestione dati

• Gestione multi‑campione: gestire più campioni contemporaneamente, inclusi tipi misti nello stesso stampo
• Gestione modelli: presentazione grafica dei modelli memorizzati con descrizioni dettagliate e linee guida selezionabili
• Optimum Stop e modalità di prova che fanno risparmiare tempo (es. 'Effettuare tutte le impronte e poi valutare')
• Gestione professionale dei dati: protocollo e presentazione configurabili, opzioni di struttura per i dati degli articoli di prova memorizzati e contenuto di esportazione/protocollo configurabile
• Gestione avanzata dei blocchi di prova e Qness Calibration Manager con promemoria per i controlli e facile aggiunta dei risultati ai profili statistici

Funzioni specializzate

• Strumenti per campioni di saldatura: test a linea poligonale, marcatura e cerchi guida per il posizionamento preciso nelle zone interessate dal calore
• Funzioni sinterizzazione: raggruppamento dei punti di prova per calcolare medie ed eliminazione delle anomalie nei profili di durezza
• Calcolo predittivo dei punti di prova: mostra la dimensione prevista dell'impronta e avvisa quando i punti sono troppo vicini
• Funzione immagine panorama: immagini nitide da pezzi molto piccoli a molto grandi; acquisizione automatica programmabile

Specifiche tecniche

• Nome / modello software: Qpix Control2
• Collision Avoidance System (CAS) per il pre‑calcolo dei movimenti
• Regolazione automatica dell'altezza della testa di prova e misurazione senza contatto
• Compatibilità CAD e supporto per imaging 3D dei componenti
• Imaging panorama per telecamere campione e di misura; acquisizione programmabile prima/dopo
• Gestione modelli con presentazione grafica e linee guida selezionabili
• Funzioni seriali: gestione multi‑campione, Speedy Row Set‑up (SRS), Auto‑Snap, Optimum Stop
• Gestione dati: protocollo e formati di esportazione configurabili, integrazione ai profili statistici
• Moduli opzionali: Edge Recognition, Contour Scan, 2D/3D Mapping
• Supporto prove specializzate: strumenti per campioni di saldatura, funzioni sinterizzazione, calcolo predittivo delle impronte
• Compatibile con i durometri della serie Qness (vedere la lista 'Adatto per')
