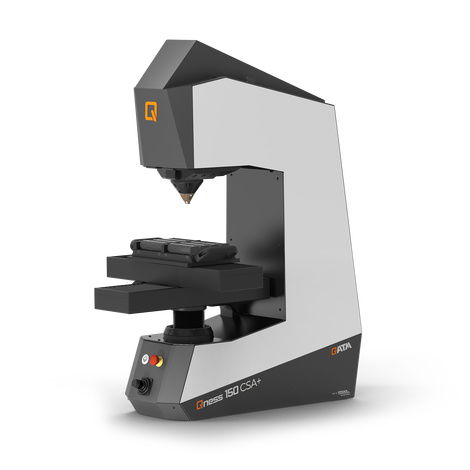

Durometro Rockwell Qness 150 CSA+

da bancoautomaticoa motore

Introduzione
Il Qness 150 CSA+ unisce la versatilità di un durometro completamente automatico alla rapidità dei test Rockwell. Una slitta XY completamente automatica assicura misurazioni di durezza ad alta precisione per prove in serie e progressive automatizzate su pezzi con altezze di prova identiche; sono possibili anche prove singole.

Vantaggi del prodotto

• Ampia gamma di forze di prova: 1 kg – 250 kg
• Controllo automatico a 3 assi (XYZ)
• Tempi di ciclo ridotti per prove in serie
• Capacità di test su campioni identici
• Robusto telaio in acciaio saldato
• Altezza del piano di prova motorizzata e regolabile in continuo

Panoramica / Progettazione
Applicazione della forza controllata da 1 kg a 250 kg con sistema di misura diretta della profondità (risoluzione 0,05 μm). Slitta inferiore rimovibile per l'accesso a punti difficili, coperture in lamiera e illuminazione LED integrata per facilitare il posizionamento.

Funzionamento & Automazione
Ciclo di prova completamente automatico con applicazione elettronica della forza e controllo in anello chiuso. Slitta XY completamente automatica ad alta precisione con joystick esterno per il controllo degli assi. Superficie utile 180 x 200 mm; corsa X 220 / Y 220 mm. Joystick dinamico per il controllo dei tre assi (XYZ).

Software & Connettività
Software di prova QPIX CONTROL 2 di nuova generazione (imaging 3D, interfaccia intuitiva). Tutti i tester QATM con QpixControl2 e QpixT2 si integrano nella piattaforma IoT di Verder Scientific per accesso remoto, monitoraggio in tempo reale, notifiche, backup semplificati e aggiornamenti software automatici e gratuiti.

Funzionalità IoT / Qconnect

• Monitoraggio in tempo reale delle apparecchiature
• Notifiche e allarmi live
• Backup semplificati di dispositivi e flotte
• Aggiornamenti software automatici e gratuiti
• Interfacce Qconnect: REPORT, PRINT, PDF, XML, CSV, TXT, WORD, EXCEL, AUTO EXPORTER, MAIL, Q-DAS, AMS IE, IOT, LIMS, OPCUA, PCI IE (ERP, ORACLE, SAP)

Misura & Imaging
Le versioni CSA+ standard includono una telecamera a colori da 5 megapixel per la documentazione della superficie del piano. La profondità di impronta è misurata direttamente da un sistema di misura della profondità HEIDENHAIN montato sull'asse dell'incisore per evitare errori dovuti a deformazioni del sistema.

Morsaggio & Sicurezza
Motore a induzione ad alte prestazioni che fornisce forza di serraggio adattata automaticamente al metodo di prova e superiore alla forza di prova per garantire un serraggio sicuro. La testa di morsaggio rimovibile riduce i tempi di fermo per il cambio utensile e facilita l'accesso a contorni complessi.

Norme / Metodi di prova (estratto)
DIN EN ISO 6508, ASTM E-18

Norme - Rockwell
HRA - HRV | HR15-N/T/W/X/Y | HR30-N/T/W/X/Y | HR45-N/T/W/X/Y

Video prodotto
Video disponibili che mostrano le varianti Qness 150 CS / ECO e le modalità operative.

Specifiche tecniche

• Gamma di forze di prova: 1 - 250 kg (9.81 - 2450 N)
• Posizioni utensile: 1
• Software: QPIX CONTROL 2
• Regolazione altezza: motorizzata
• Altezza di prova: 140 mm
• Profondità gola: 238 mm
• Piano di prova: 180 x 200 mm
• Corsa: X 220 / Y 220 mm
• Peso massimo del pezzo: 100 kg
• Peso del dispositivo base: 140 kg
• Sistema operativo / Disco: Windows 10 IoT / 128 GB SSD
• Porte: 1x RJ45 (Ethernet)
• Sequenza di prova: completamente automatica / applicazione elettronica della forza
