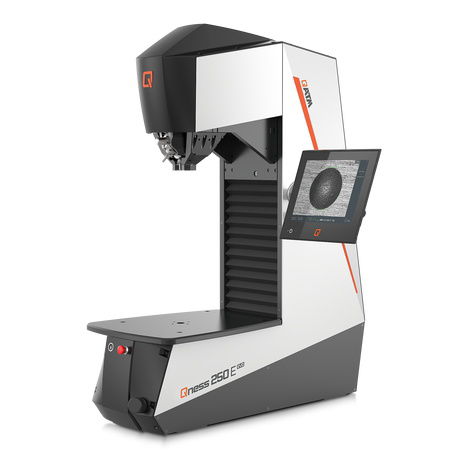

Durometro Rockwell Qness E EVO series

BrinellVickersKnoop/Vickers

Introduzione
Durometro macro universale per laboratori e ambienti industriali. Il supporto fisso del componente e l'area extra-large del piano di prova consentono la misurazione della durezza di componenti di grandi dimensioni. Nella versione E la testa di prova è motorizzata e controllata dinamicamente. L'apparecchio fissa campioni di quasi tutte le dimensioni, con forza di serraggio adattata al metodo di prova. Altezza massima di prova: 510 mm. Forza di serraggio max (versione E): fino a 3500 kg.

Caratteristiche principali

• Regolazione dinamica dell'altezza con controllo a potenziometro (8 mm/s) e dispositivo di sicurezza a due mani opzionale per movimenti fino a 17 mm/s.
• Cambiattrezzi compatto a 8 posizioni (angolo asse 15°) per rapide conversioni tra utensili Brinell, Knoop, Rockwell e Vickers.
• Abbattitore snodabile per accesso agevole a posizioni di prova difficili da raggiungere; gli elementi di serraggio sono facilmente sostituibili e adattabili.
• Rilevamento del pezzo con regolazione motorizzata dell'altezza e sensori che identificano il pezzo e riducono la velocità di serraggio per proteggere macchina e pezzo.
• Massima sicurezza di serraggio tramite motore asincrono ad alte prestazioni (versione E) con adattamento automatico del serraggio oltre la forza di prova.
• Telaio macchina esteso opzionale per altezze di prova superiori a 510 mm (dimensioni personalizzate disponibili).
• Illuminazione XLED e obiettivi XLED Brinell per analisi precise e ripetibili delle impronte Brinell su diversi materiali.
• Sistema camera industriale Ethernet 5 MP (fino a 270 FPS) e tecnologia camera Ethernet moderna per trasmissione stabile e posizionamento remoto del PC.
• Display touch capacitivo da 12 pollici, inclinabile e regolabile in altezza per un'ergonomia ottimale; software Qpix T2 (opzione Qpix CONTROL 2 M).
• Miglioramenti della serie EVO: PC Windows 10/11 IoT più veloce, autofocus e valutazione immagine più rapidi, tempi di ciclo ridotti e funzionamento più silenzioso.

Software e connettività

• Software Qpix T2 (opzione Qpix CONTROL 2 M) per il controllo e la valutazione delle prove.
• Integrazione con la piattaforma IoT Verder Scientific (VS IoT) per monitoraggio remoto, notifiche in tempo reale, backup automatici e aggiornamenti software gratuiti/automatici.
• Interfaccia Qconnect per connettività Industry 4.0: REPORT, PDF, XML, CSV, Q-DAS, IOT, LIMS, OPC UA, integrazioni ERP e altro.

Flessibilità dei metodi di prova

• Supporta prove Brinell, Vickers, Rockwell e Knoop nonché prove su materie plastiche.
• Posizioni utensile: 2 posizioni standard o cambiatore utensili opzionale a 8 posizioni per più metodi senza cambio manuale degli utensili.

Specifiche tecniche

• Metodi di prova supportati: Brinell, Vickers, Rockwell, Knoop, Plastica.
• Intervallo forze di prova: Qness 250 E EVO: 1 - 250 kg (9.81 - 2450 N); Qness 750 E EVO: 0.3 - 750 kg (2.94 - 7358 N); Qness 3000 E: 0.3 - 3000 kg (2.94 - 29430 N).
• Regolazione altezza: motore elettrico/asincrono.
• Altezza di prova (max) / Profondità gola: 510 mm / 320 mm.
• Piano di prova (area): 584 x 450 mm.
• Peso massimo del pezzo: illimitato (capacità di serraggio per pezzi molto pesanti/ingombranti; forza di serraggio fino a 3500 kg in versione E).
• Peso macchina base: 500 kg.
• Sequenza di prova: completamente automatica con controllo elettronico della forza.
• Sistema camera / trasferimento immagine: 5 MP Ethernet industriale; fino a 270 FPS.
• Posizioni utensile: 2 (standard) o 8 opzionali (cambiattrezzi).
• Software: Qpix T2 (opzione: Qpix CONTROL 2 M).
• Sistema operativo / Memoria: Windows 11 IoT / 128 GB SSD.
• Interfacce dati: 2x USB 3.0, 2x USB 2.0, 1x RJ45 (Ethernet), 1x RS232, 1x DisplayPort.
• Obiettivi / intervalli ottici: XLED 1, XLED 2, XLED 5, oltre obiettivi standard 5x, 10x, 20x, 50x, 100x.
• Campi visivi (a seconda della scelta dell'obiettivo): da 0.113 x 0.084 mm (100x) fino a 7.98 x 5.97 mm (XLED 1).
• Display: display touch capacitivo da 12 pollici.
• Alimentazione: 230~ 50-60Hz 1/N/PE (opzione: 110~ 1/N/PE).
• Consumo massimo: ~1230 W.
• Opzioni aggiuntive: piedistallo design, protezione anti-collisione, laser di incrocio, piani di prova aggiuntivi, prismi, opzioni di automazione/connessione dati, lettore barcode/QR, protezione trasparente anti-collisione, telaio esteso per aumentare l'altezza di prova, ecc.
