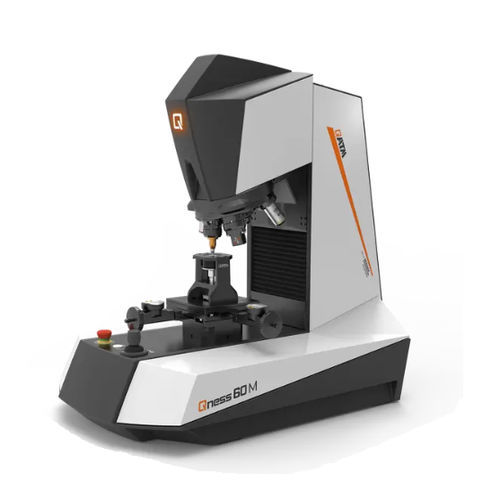

Durometro Rockwell Qness 10 / 60 M

BrinellVickersda banco

Panoramica
I durometri micro Vickers/Knoop/Brinell/Rockwell della serie Qness 10 / 60 combinano prove di microdurezza e microscopia in uno strumento da laboratorio. Il modello Qness 10 / 60 M offre funzionamento semi-automatico, posizionamento ad alta precisione dell'asse Z e una fotocamera a colori integrata per risultati riproducibili. I sistemi QATM si integrano con la piattaforma IoT di Verder Scientific per monitoraggio remoto, notifiche e backup automatici.

Vantaggi del prodotto

• Funzionamento semi-automatico con asse Z controllato e automatizzato
• Ampio intervallo di forze di prova (0,25 g – 62,5 kgf a seconda del modello)
• Pacchetto pronto per test comprendente penetratore Vickers certificato ASTM+DAkkS e obiettivi 5x/50x
• Torretta dinamica a 8 posizioni per fino a 3 moduli di prova e 7 obiettivi
• Software Qpix Control2 M con moduli Qpix INSPECT
• Slitta croce XY digitale con feedback di posizione e opzioni di slitta
• Tecnologia CAS anti-collisione e concetto a doppio asse Z per velocità e posizionamento ad alta risoluzione

Sistema ottico innovativo
Il sistema di lenti prodotto internamente fornisce immagini nitide e alto contrasto per le misure di durezza. Illuminazione di Koehler con LED bianco e diaframma motorizzato assicurano contrasto ideale ad alti ingrandimenti. Il concetto ottico e le lenti soddisfano i requisiti di definizione del sistema di prova DIN EN ISO 6507-1/2:2018.

Microscopia e analisi con Qpix INSPECT
Qpix INSPECT offre funzioni avanzate di analisi d'immagine e microscopia per la caratterizzazione dei materiali e il controllo qualità:

• Analisi di fase con dimensionamento automatico degli oggetti e valori in frazioni di superficie (tabelle/diagrammi)
• Determinazione della dimensione delle particelle con metodi di sezione lineare o circolare (DIN EN ISO 643, ASTM E-112)
• Misura dello spessore degli strati semi-automatica con output statistici (DIN EN ISO 1463)
• Misura delle saldature con template standardizzati e valutazione automatica conforme/non conforme (DIN EN ISO 5817)
• Rilevamento delle impronte su superfici difficili come lavori chimici o rettificate

Operatività e automazione
Progettato per semplificare la manipolazione dei campioni e i test in serie, lo strumento integra illuminazione LED dell'area di prova, display di stato illuminato, portapezzi versatili (incapsulati e non), prismi e morse opzionali, integrazione calibro digitale, supporto per lettori codice a barre/QR/DMC, login NFC e gestione batch/modelli tramite Qpix Control2 M. Sono disponibili connettività Qconnect e integrazioni Industry 4.0.

Multimedia e AR 3D
La scheda prodotto può includere un video e un modello 3D AR integrato per visualizzare lo strumento in ambienti reali, utile per la pianificazione degli spazi e le dimostrazioni.

Specifiche tecniche

• Intervallo di forze: Qness 10 M: 20 gf – 10 kgf (0,196 – 98,07 N); Qness 60 M: 0,25 gf – 62,5 kgf (0,00245 – 612,92 N)
• Metodi di prova: Vickers, Knoop, Brinell, Rockwell (opzionale)
• Sequenza di prova: completamente automatica / applicazione elettronica della forza
• Asse Z: dinamico automatizzato (tecnologia CAS), concetto a doppio asse Z
• Corsa asse Z: 150 mm standard, opzione 260 mm
• Profondità utile: 170 mm
• Posizioni utensile: torretta motorizzata 8 posizioni; max 3 moduli di prova, max 7 obiettivi
• Camera: 5 MP CMOS colore, USB 3.0
• Sistema ottico: microscopio verticale con illuminazione di Koehler; diaframma motorizzato
• Obiettivi: XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x; opzioni acromatico e semi-apocromatico
• Campo visivo: 0,074 x 0,055 mm (100x) a 2,80 x 2,10 mm (XLED 2)
• Piano: Ø100 mm; opzione slitta incrociata 135 x 135 mm; corsa standard X25 x Y25 mm
• Comandi: arresto d'emergenza, pulsante di avvio, joystick asse Z
• Software: Qpix Control2 M incluso; moduli Qpix INSPECT disponibili
• Massimo peso pezzo: 50 kg; peso dispositivo circa 55 kg
• Dotazione inclusa: penetratore Vickers ASTM+DAkkS, obiettivi 5x e 50x
• Interfacce: 1 x USB 3.0; Alimentazione: 100–240 V, 45–65 Hz
