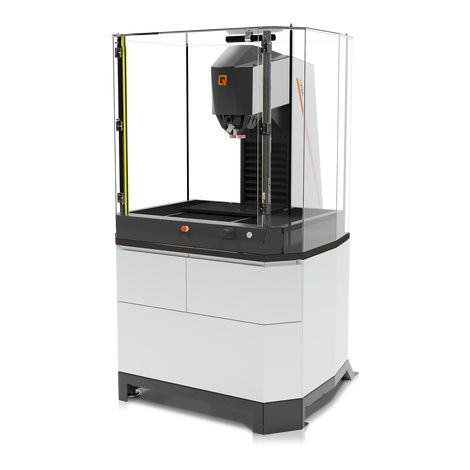

Durometro Rockwell Qness A+ EVO series

BrinellVickersKnoop/Vickers

Introduzione
Le varianti A e A+ della serie Qness 250 / Qness 750 / Qness 3000 EVO sono durometri macro completamente automatizzati progettati per flussi di lavoro in serie e di laboratorio. Il controllo completamente automatico a 3 assi consente di testare campioni con altezze di prova diverse. L'asse Z con motore asincrono fornisce forze di bloccaggio fino a 3.200 kg per il fissaggio sicuro di pezzi pesanti.

Vantaggi del prodotto

• Controllo preciso della testa di prova tramite motore asincrono
• Progressione di prova automatica XYZ per diverse altezze del campione
• Armadio di base e dispositivi di sicurezza integrati nel design
• Opzioni di fissaggio fisso o oscillante per massima sicurezza
• Acquisizione immagini di alta qualità con camere CMOS industriali
• Software Qpix Control2 con elementi di controllo 3D intuitivi
• Solo variante A+: telecamera panoramica del campione con acquisizione automatica delle immagini

Ottiche di valutazione Brinell XLED
I moduli di illuminazione XLED migliorano l'analisi delle impronte Brinell. L'illuminazione diretta e a ampio campo degli obiettivi XLED garantisce immagini e misurazioni delle impronte precise e ripetibili, indipendentemente dal materiale e dalla durezza, evitando artefatti tipici degli obiettivi standard.

Ottica e camera
La serie EVO utilizza un sistema di microscopio universale che copre intervalli visivi da 0,1 mm a 8 mm con illuminazione uniforme e alto contrasto senza bordi scuri. Camere colore Ethernet CMOS industriali da 5 megapixel assicurano trasmissione stabile e consentono la configurazione remota da PC.

Metodi di prova e campo di forze
Il sistema supporta i metodi Brinell, Vickers, Rockwell e Knoop, oltre ai test su materie plastiche. Campi di forze per modello: Modello 250 A+: 1–250 kg (9,81–2450 N); Modello 750 A+: 0,3–750 kg (2,94–7358 N); Modello 3000 A+: 0,3–3000 kg (2,94–29430 N). Conversioni integrate conformi a DIN EN ISO 18265, DIN EN ISO 50150 e ASTM E140.

Automazione e movimentazione
Slitta XY motorizzata, robusta e completamente automatica con azionamento di posizionamento ad alta precisione e joystick dinamico per il controllo dei tre assi. Superficie di supporto motorizzata utilizzabile 450 x 300 mm. Innovativo cambio utensile a 8 posizioni (passo 15°) per ridurre i tempi di cambio utensile.

Gestione dell'altezza, serraggio e sicurezza
L'altezza Z per ogni punto di prova XY può essere selezionata singolarmente e adattata automaticamente tra campioni di altezze diverse. CAS (Collision Avoiding System) protegge le parti meccaniche mediante calcoli predittivi di movimento 3D. Il riconoscimento pezzo brevettato riduce automaticamente la velocità di avvicinamento. Le versioni A/A+ dispongono di un motore a induzione ad alte prestazioni che consente forze di serraggio fino a 3.200 kg; sono disponibili opzioni di supporto fisso o oscillante motorizzato per adattarsi ai diversi metodi di prova (es. Rockwell, Brinell).

Funzioni speciali

• Telecamera immagine campione (A+): registra immagini panoramiche del tavolo per documentazione e protocolli
• Riconoscimento bordi: adattamento automatico del punto di inizio delle file di prova ai bordi del campione per maggiore automazione nei test in serie
• Supporto inclinabile: consente prove quando la superficie di prova non è parallela al supporto
• Alloggi e moduli specialistici disponibili (Jominy, test su tubi, cicli automatizzati conformi alle norme)

Software e connettività
Qpix Control2 offre un'interfaccia PC intuitiva con controlli orientati in 3D: regolazione automatica dell'altezza, esplorazione senza contatto, compatibilità CAD e gestione avanzata dei programmi di prova. Qpix Control2 si integra nella piattaforma Verder Scientific IoT per monitoraggio remoto, notifiche in tempo reale, backup e aggiornamenti automatici. Qconnect abilita la connettività tra dispositivi e supporta REPORT, PDF, XML, CSV, Q‑DAS, IOT, LIMS, OPC UA e integrazioni ERP.

Specifiche tecniche

• Metodi di prova supportati: Brinell, Vickers, Rockwell, Knoop, Plastica
• Campo di forze: Modello 250 A+: 1 - 250 kg (9,81 - 2450 N); Modello 750 A+: 0,3 – 750 kg (2,94 – 7358 N); Modello 3000 A+: 0,3 - 3000 kg (2,94 - 29430 N)
• Telecamera immagine campione: 5 megapixel (variante A+)
• Regolazione altezza: elettrica tramite motore asincrono
• Altezza prova / profondità gola: 362 / 320 mm
• Anvil / tavola trasversale: motorizzato 450 x 297 mm
• Corsa: X 460 / Y 350 mm
• Peso massimo pezzo: illimitato (secondo sistema)
• Peso macchina (base): 695 kg
• Alimentazione: 230~ 50-60 Hz 1/N/PE (opzione: 110~ 1/N/PE)
• Consumo max.: ~1680 W
• Software: Qpix Control2
• Interfacce: 1x RJ45 (Ethernet)
• Accessori / opzioni: XLED1/XLED2/XLED5; obiettivi di illuminazione 5x, 10x, 20x, 50x, 100x; penetratori (Vickers, Rockwell, Brinell); supporto fisso o inclinabile; lampada segnalazione; supporti specializzati per Jominy/test tubi; cambio utensili 8 posizioni
