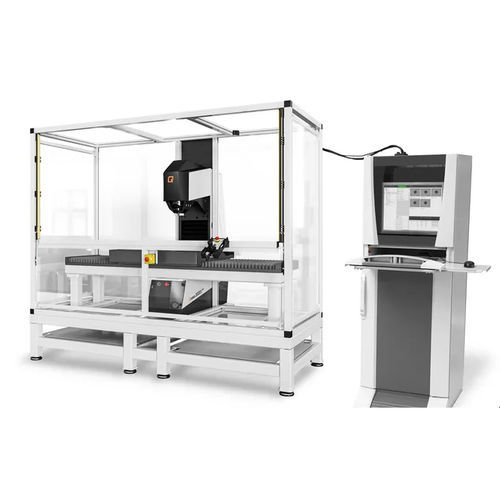

Durometro Rockwell QATM

BrinellVickersmanuale

Panoramica
Manuale o completamente automatizzato, QATM sviluppa sistemi di prova della durezza su misura per geometrie di pezzi complesse e ambienti produttivi. Le soluzioni includono macchine stand-alone, unità in linea e grandi portali. Attraverso schemi di prova coordinati, utensili e software, QATM mappa componenti da piccoli a sovradimensionati, ottimizza i tempi di produzione e standardizza i programmi di prova in base alle esigenze del cliente.

Cosa offre QATM?

• Un durimetro perfettamente calibrato per la vostra applicazione
• Metodi di produzione all'avanguardia e elevata integrazione verticale
• Consulenza applicativa e corsi tecnici personalizzati
• Sviluppo interno di software e strumenti per flussi di lavoro integrati

Trovate la vostra soluzione su misura con noi!
QATM mette insieme team di esperti focalizzati sulla progettazione e fornitura della soluzione ottimale per ogni applicazione e requisito produttivo.

Esempi di applicazione e soluzioni realizzate

• Fresatura automatica ed essai Brinell completamente automatico — BHT-M: Macchina base QATM con fresatura aggiuntiva per la preparazione del punto di prova; progettata per pezzi grandi/pesanti; metodo tipico HBW10/3000 (altri carichi possibili); valutazione immagini con IA; indicazione del punto di prova con laser a croce; controllo Siemens S7; tempo ciclo ca. 90 s per punto; opzioni di altezza di prova elevate.
• Fresatura automatica ed essai Brinell per pneumatici — BHT-M wheel: Adattata per ruote/pneumatici fino a grandi diametri (es. fino a 1200 mm); versioni stand-alone semplificate o totalmente automatizzate; valutazione immagini con IA; carico manuale in alcune configurazioni.
• Durimetro Rockwell semiautomatico — RHT 800 / 1200: Per pezzi piccoli e grandi, supporta tutte le scale Rockwell; testa di prova mobile verticalmente; laser a croce per il posizionamento; controllo QPix TE; tempo ciclo ca. 20 s per punto; altezze di prova 800/1200 mm.
• Durimetro Brinell semiautomatico — BHT 1000 / 1500: Per pezzi di grandi dimensioni; supporta tutti i metodi Brinell; assi verticali e di rotazione elettricamente azionati; controllo QPix T2; tempo ciclo ca. 35 s per punto; altezze e portata configurabili.
• Misuratore diretto di profondità della cementazione — DCM 1000: Determinazione rapida e non distruttiva della profondità della cementazione (risultati in ~1 minuto); disponibile in più versioni con differenti altezze di prova e configurazioni di tavolo per test in linea o a lotti.
• Valutazione immagini portatile — Qmobile: Unità mobile di valutazione immagini con software QPix T2 per valutazione Brinell conforme alle norme; unità industriale su tablet con microscopio/ottiche XLED integrate per test in campo.
• Grandi portali su misura, sistemi speciali in linea e gateway mobili: Portali fissi o mobili per lamiere, getti, barre/tubi, blocchi d'acciaio e componenti sovradimensionati; opzioni: nastri trasportatori a rulli, tavole indicizzate, carico/scarico robotizzato e nesting dedicato per test di massa.

Specifiche tecniche

• Metodi supportati: Brinell (HBW, esempi fino a HBW10/3000), Rockwell (tutte le scale Rockwell), Vickers (dove applicabile)
• Valutazione immagini: QPIX T2 / QAI con misura assistita da IA
• Indicazione del punto di prova: Laser a croce per posizionamento preciso
• Sistemi di controllo: Siemens S7 in varie configurazioni
• Tempi di ciclo (esempi): ca. 90 s (BHT-M, 1 punto), ca. 35 s (BHT 1000/1500, 1 punto), ca. 20 s (RHT, 1 punto), fino a cicli di pochi secondi per macchine inline specializzate
• Altezze di prova / portata: configurabili per macchina (es.: 175 mm a 1500 mm e oltre per soluzioni a portale)
• Automazione e movimentazione: Unità di fresatura per preparazione punti, estrazione automatica trucioli, stazioni di calibrazione automatiche, nastri motorizzati, tavole indicizzate, carico/scarico robotizzato, integrazione di gru o sollevatori
• Sicurezza / carter: Carter CE o opzione scanner di sicurezza CE
• Marcatura e uscita: Marcatura laser (codice QR o risultato di misura), uscita dati tramite interfacce industriali standard
• Soluzione portatile: Qmobile per valutazione in campo con tablet industriale e interfacce dati
• Ambiti su misura: Soluzioni stand-alone, in linea, automatizzate, a portale e turnkey adattate alle esigenze del cliente
