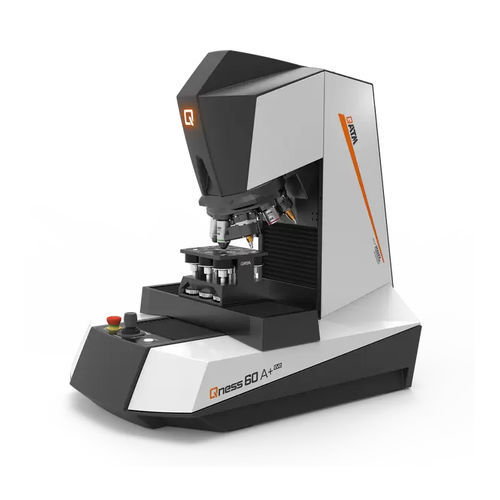

Durometro Rockwell Qness 10 / 60 A+

BrinellVickersda banco

Introduzione
Il Qness 10/60 A+ integra prove di durezza Vickers, Knoop, Brinell e opzionalmente Rockwell con microscopia in un unico sistema da laboratorio automatizzato. La variante A+ include fotocamera campione integrata, posizionamento XYZ di precisione e cicli di prova non presidiati ad alto rendimento. L'integrazione con la piattaforma IoT di Verder Scientific consente monitoraggio remoto, notifiche in tempo reale e aggiornamenti software automatici.

Vantaggi del prodotto

• Ampio intervallo di forze d prova da 0,25 g a 62,5 kgf, coprendo micro e macro
• Pacchetto Ready-to-Test con penetratore Vickers certificato ASTM + DAkkS e obiettivi 5x/20x/50x
• Torretta motorizzata dinamica a 8 posizioni per rapidi cambi utensile/obiettivo
• Software Qpix Control2 con controllo 3D intuitivo e generazione report integrata

Caratteristiche principali

• Attivazione modulare delle funzioni di microscopia e analisi Qpix INSPECT
• Cicli di prova e analisi completamente automatizzati e non presidiati
• Controllo assi XYZ con sistema di misura ottica del percorso diretto (precisione posizione tavola ±2 µm)
• Solo variante A+: fotocamera campione integrata per acquisizione automatica delle immagini (campo 52 x 39 mm)

Sistema ottico
Ottica sviluppata da QATM con illuminazione Köhler e diaframma motorizzato che fornisce immagini di qualità microscopica per prove di durezza e documentazione ad alto ingrandimento. Il concetto ottico supporta prove Brinell ottimizzate con obiettivi XLED dedicati.

Microscopia e analisi (funzionalità Qpix INSPECT)

• Analisi di fase: dimensionamento automatico degli oggetti immagine con risultati in percentuali o valori di superficie nominali
• Determinazione delle dimensioni delle particelle: metodi di sezione lineare e circolare con output tabellare/grafico
• Misura dello spessore degli strati: misurazione semi-automatica per strati orizzontali, verticali e radiali
• Misura delle cuciture di saldatura: valutazione standardizzata con modelli per spessore gola, rinforzo, penetrazione, valutazione automatica idoneo/non idoneo e generazione rapporto
• Imaging ad alta risoluzione: HRI stitching per documentazione di aree estese

Software e connettività

• Qpix Control2: software PC con elementi di controllo 3D, compatibilità CAD e generazione report integrata
• Integrazione Verder Scientific IoT: monitoraggio remoto in tempo reale, notifiche e aggiornamenti software automatici
• Qconnect / Industria 4.0: esportazione in PDF, XML, CSV, Q-DAS, LIMS, OPC UA e altre interfacce

Metodi di prova e intervallo di forze

• Metodi supportati: Vickers, Knoop, Brinell e Rockwell (opzione)
• Applicazione della forza elettronica e completamente automatizzata che copre gli intervalli micro e macro

Specifiche tecniche

• Intervallo di forze: Qness 10 A+: 20 gf – 10 kgf (0,196 – 98,07 N); Qness 60 A+: 0,25 gf – 62,5 kgf (0,00245 – 612,92 N)
• Metodi: Vickers, Knoop, Brinell, Rockwell (opzione)
• Sequenza di prova: completamente automatizzata, controllo elettronico della forza
• Asse Z: controllo dinamico automatizzato con CAS (Collision Avoiding System)
• Corsa asse Z: 150 mm (opzione 260 mm)
• Profondità gola: 170 mm
• Posizioni utensile: torretta motorizzata 8 posizioni (max. 3 moduli di prova, max. 7 obiettivi)
• Sistema di telecamere: 5 MP CMOS colore USB 3.0 (principale); fotocamera campione (A+): 5 MP CMOS colore USB 3.0; FOV campione 52 x 39 mm
• Sistema ottico: microscopio verticale con illuminazione Köhler; diaframma motorizzato
• Obiettivi: XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x (XLED ottimizzato per Brinell)
• Campo visivo (a seconda dell'obiettivo): ca. 0,074 x 0,055 mm (100x) a 2,80 x 2,10 mm (XLED 2)
• Incudine / tavola XY: tavola trasversale automatica; dimensione standard 150 x 120 mm (opzione 300 x 120 mm)
• Spostamenti (X/Y): standard X 150 mm / Y 150 mm (opzione X 300 mm)
• Precisione di posizionamento (tavola): ±2 µm
• Elementi di controllo: arresto di emergenza, pulsante Start, joystick X/Y/Z
• Software: Qpix Control2 (PC)
• Peso massimo pezzo: 50 kg
• Peso dispositivo (base): ca. 60 kg
• Attrezzatura inclusa: penetratore Vickers (ASTM + DAkkS); obiettivi 5x, 20x, 50x (Ready-to-Test)
• Interfacce: USB 3.0 (più USB per telecamere)
• Alimentazione: 100–240 V ~ 1 / N / PE, 45–65 Hz
