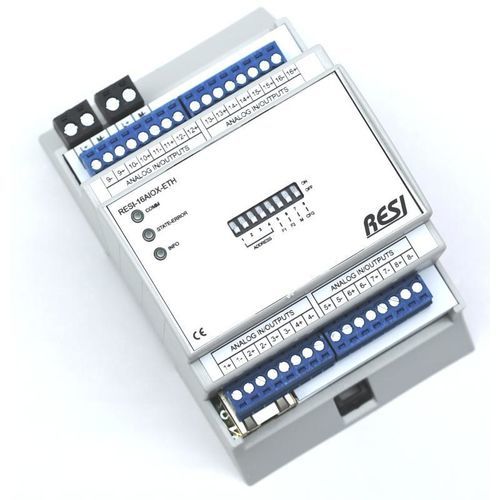

Modulo I/O analogico EAs-nur

digitaleRS-485Modbus TCP

Breve descrizione
I nostri moduli EA sono progettati per applicazioni in automazione degli edifici, automazione industriale e infrastrutture. Disponibili in larghezze di 4, 8 o 12 TE a seconda del numero totale di I/O, questi moduli I/O analogici si adattano alle aperture standard del pannello da 45 mm. Tutti i moduli offrono un'alimentazione a gamma estesa 12–48 VDC.

Versioni e interfacce

• Versione RS485: ASCII + MODBUS/RTU (Slave)
• Versione Ethernet: ASCII + MODBUS/TCP (Server). I modelli Ethernet supportano inoltre MODBUS/RTU su Ethernet.

Configurazione
La parametrizzazione e i test sono eseguiti con il software gratuito RESIConfigurator. Ogni prodotto include una lista completa dei comandi ASCII e una tabella dei registri MODBUS con spiegazioni dettagliate.

Funzioni analogiche (selezionabili per canale)

• Ingresso analogico: 0/2–10 V o 0/4–20 mA
• Uscita analogica: 0/2–10 V o 0/4–20 mA
• Ingresso di resistenza: 0–1 MΩ
• Ingresso RTD/sensore di temperatura: PT100, PT1000, NI1000‑DIN43760
• Ingresso digitale: contatto pulito o 24 VDC

Altri moduli / segnali
Sono inoltre disponibili moduli I/O analogici classici per segnali −10 V a +10 V.

Moduli per sensori di temperatura
I moduli EA per sensori di temperatura possono leggere la temperatura attuale fino a 8 sensori RTD. Gli ingressi sensore supportano cablaggio a 2, 3 o 4 fili; tipi supportati: PT100, PT1000, NI100‑DIN43760.

Varianti disponibili (selezione)

• Interfacce: RS485 (ASCII + MODBUS/RTU Slave), Ethernet (ASCII + MODBUS/TCP Server)
• Varianti analogiche EA: 4xAIOX (I/O analogici universali), 8xAIOX, 16xAIOX
• Altre varianti: 12xAE (−10 V / +10 V), 12xAA (−10 V / +10 V), 8xRTD (varie opzioni RTD)

Note
Oltre a MODBUS i moduli supportano un semplice protocollo ASCII per l'integrazione con sistemi di controllo multimediali o controller IoT (es. Node-RED, NodeJs, Python).

Dati tecnici / specifiche

• Articolo n.: RESI-4AIOX-SIO
• Gruppo prodotto: EAs (EAs solo analogici)
• Dimensioni custodia: 4 TE, 8 TE o 12 TE (a seconda del numero di I/O)
• Adatto per apertura pannello 45 mm
• Tensione di alimentazione: 12–48 VDC (ampia gamma)
• Interfacce: RS485 (MODBUS/RTU Slave), Ethernet (MODBUS/TCP Server)
• Protocolli: MODBUS/RTU, MODBUS/TCP, ASCII
• Segnali analogici: 0/2–10 V, 0/4–20 mA, −10…+10 V (a seconda del tipo di modulo)
• Supporto RTD: PT100, PT1000, NI1000‑DIN43760 (2-/3-/4 fili)
• Max canali RTD (moduli RTD): fino a 8 sensori
• Configurazione: RESIConfigurator + lista comandi ASCII e tabella registri MODBUS forniti
• Prezzo (escl. tasse): 249,90 EUR
